一、概述

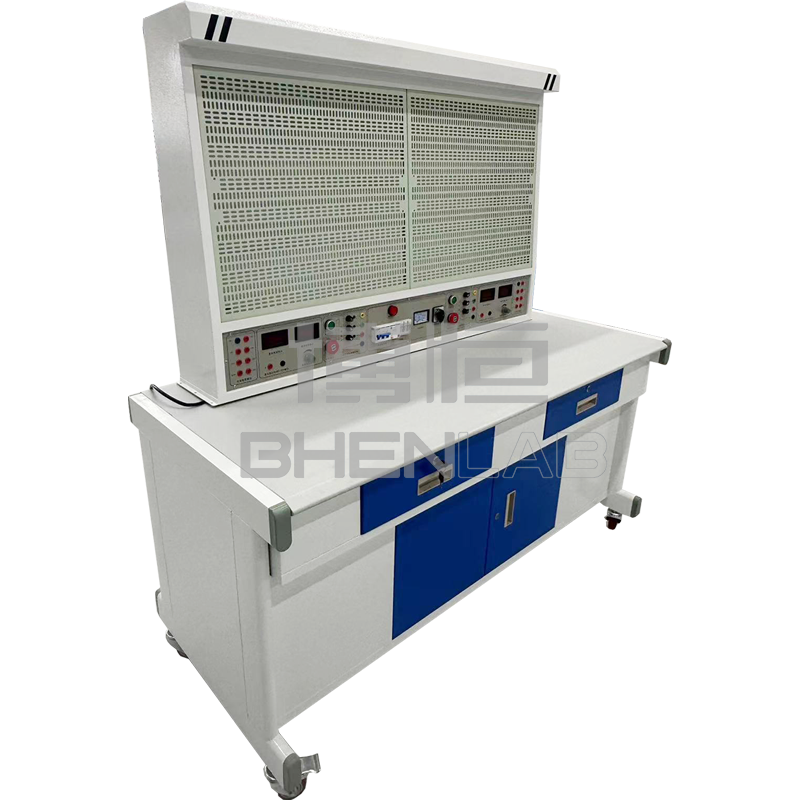

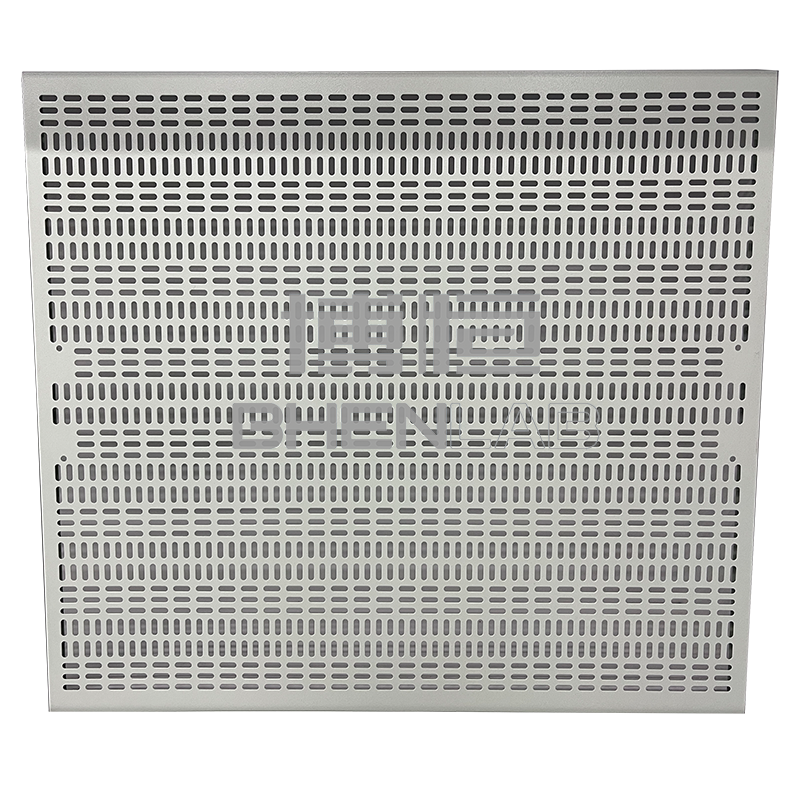

该装置主要由实训桌、网孔板、实训元器件(也可自购)组成。学生根据实训线路进行元器件的合理布局,安装、接线全部由学生自行完成,接近工业现场。能完成机床线路,电机控制线路,照明配电的模拟操作、安装调试的综合实训,训练学生动手能力和实操技能。实训项目可自行确定,根据所选的项目选择相应的元器件。该装置也可作为电工考工的考核设备。
二、特点
1、电气控制线路元器件都装在网孔板上,操作方便、更换便捷、易扩展功能或开发新的实训项目(增购元器件即可增加相应实训项目)。
2、操作台只需三相四线的交流电源即可投入使用,占地面积小、节约实训用房、减少基建投资、经济效益显著。
3、实训台配备两组相互独立的电源,互不干扰,即可以两个学生同时进行实训。
4、设有电压型漏电保护器和电流型漏电保护器,能确保操作者安全,电源输出均有监视及短路保护等功能,使用安全可靠。
三、技术性能
1、输入电源:三相四线制~380V±10% 50Hz
2、温度:-5℃~+40℃,相对湿度<85%(25℃)
3、装置容量:<1.5KVA
4、外形尺寸:1600mm×700mm×1690mm
四、实训台配置
1、公共部分:设有电压型漏电和电流型漏电保护,外部电源输入有指示灯指示,设有急停按钮,遇紧急情况按下按钮切断实训台总电源。
2、每组提供线电压380V或相电压220V两种电源,单相电源插座、线电压输入指示表。
3、每组提供3V、6V、9V、12V、18V、24V、36V低压交流电源。
4、每组提供一路恒流稳压电源,电压0-30V,最大电流3A,内置式继电器自动换档,多圈电位器连续调节,有数字表指示电流电压值。
5、实训桌为铁质双层亚光密纹喷塑结构,桌面为防火、防水、耐磨高密度板,结构坚固,造型美观大方,桌子左右有抽屉,下部有元件储存柜。
五、参考实训项目
1.电工布线工艺实训 2.两个开关控制一盏灯线路训练 3.声控开关控制白炽电路训练 4.二地控制一盏灯电路训练 5.三地控制一盏灯电路训练 6.日光灯线路接线训练 7.单相电度表直接安装接线 8.单相电度表经电流互感器安装接线 9.室内照明电路安装训练 10.配电板安装训练 11.交流负载电功率的测量 12.三相异步电动机直接启动控制 |
13.三相异步电动机接触器点动控制线路 14.三相异步电动机接触器自锁控制线路 15.三相异步电动机Y/△自动控制线路 16.用倒顺开关控制三相异步电动机正反转线路 17.接触器联锁的正反转控制线路 18.按钮联锁的三相异步电动机正反转控制线路 19.双重联锁的三相异步电动机正反转控制线路 20.三相异步电动机多地控制 21.工作台自动往返控制线路 22.三相异步电动机串电阻降压启动控制线路 23.三相异步电动机能耗制动控制线路
|
六、参考实训项目所需元器件清单(每组配备清单)
注:本装置每台需配两套元器件,用户也可自行购买。
序号 |
名 称 |
型号与规格 |
数 量 |
1 |
单相电度表 |
DD862-2 |
1 |
2 |
单相闸刀开关 |
HK8 |
1 |
3 |
拉线开关 |
4A/250V |
1 |
4 |
平灯头 |
6A/250V |
2 |
5 |
园形插座 |
T3-10 |
1 |
6 |
电流互感器 |
LQG-0.5 |
1 |
7 |
墙壁开关座 |
|
2 |
8 |
声控开关 |
118-B30 |
1 |
9 |
低压断路器 |
DZ108-20/10 |
1 |
10 |
螺旋式保险盒 |
RL1-15/3A |
3 |
11 |
直插式保险盒 |
RT14-20/2A |
2 |
12 |
交流接触器 |
CJX2-0910 |
3 |
13 |
辅助触头 |
F4-22 |
3 |
14 |
热继电器 |
R16B-20/3 |
1 |
15 |
通电延时时间继电器 |
ST3PA-B/380V(0-60S) |
1 |
16 |
时间继电器座 |
PF-083A |
1 |
17 |
3H铁壳按钮 |
|
2 |
18 |
行程开关 |
LX9-222 |
2 |
19 |
行程开关 |
LX9-001 |
2 |
20 |
倒顺开关 |
K03-15 |
1 |
21 |
日光灯管 |
Y210RR25/10W |
1 |
22 |
镇流器 |
13W |
1 |
23 |
日光灯座 |
|
2 |
24 |
大功率电阻 |
|
3 |
25 |
二极管 |
|
1 |
26 |
接线端子排 |
JF5-2.5/5 |
5 |
27 |
G形导轨 |
|
1 |
28 |
走线槽 |
|
2米 |
29 |
螺丝 |
|
90 |
30 |
螺丝刀 |
|
2 |
31 |
尖嘴钳 |
|
1 |
32 |
剥线钳 |
|
1 |
33 |

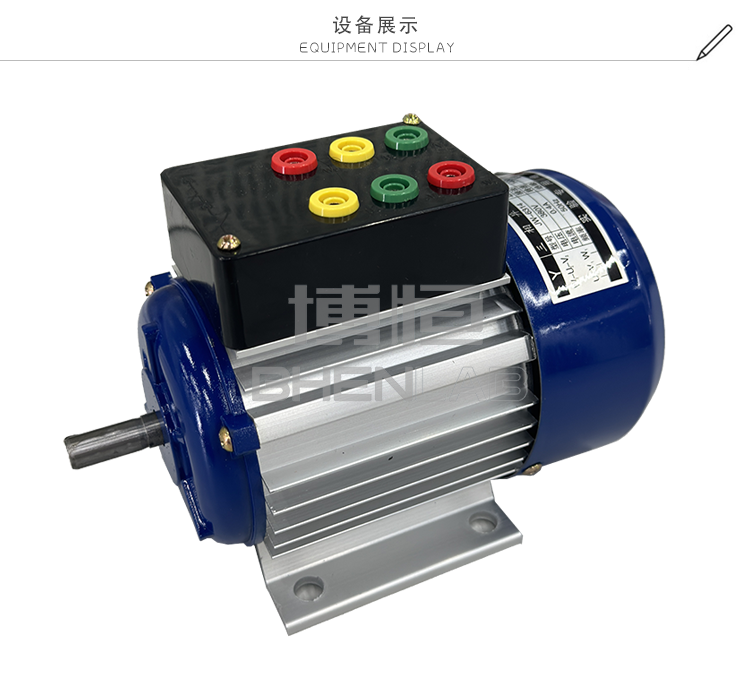

三相鼠笼异步电动机 |
380V/Y/△180W |
1 |
