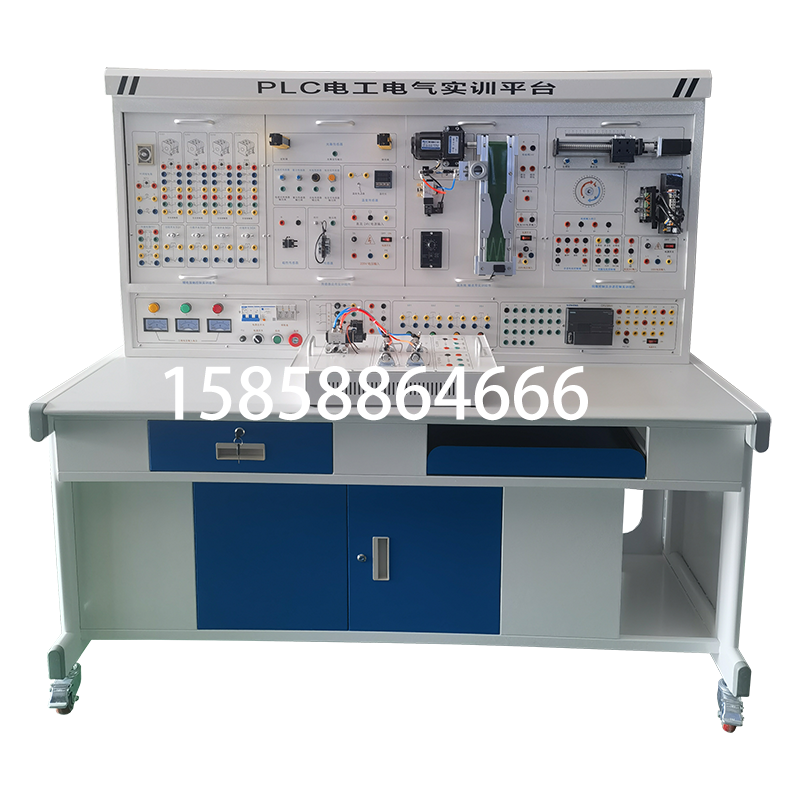

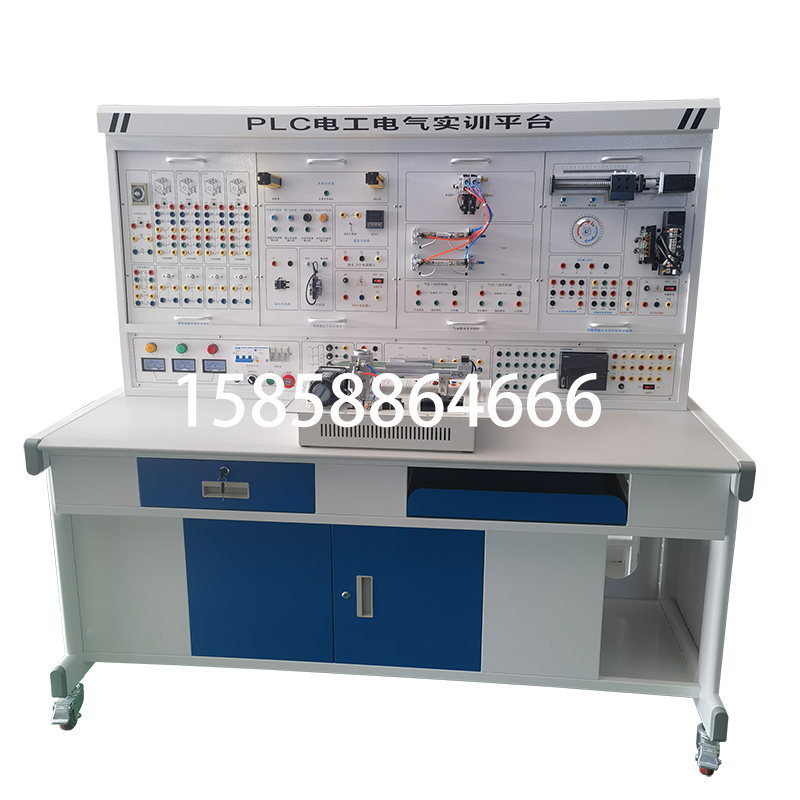

PLC可编程电工电气实训台自动化流水线综合实训装置多功能教学BOH-PLX01
工业自动化综合实训平台主要用于工业自动化的电气系统、气动系统、机械系统的设计、安装、调试、维护维修；工业自动化的PLC编程；工业自动化的电压变频、伺服系统的参数调整与编程控制；工业自动化传感器的检测与应用；人机界面编程与应用。
品牌：博恒BHENLAB
制造商：浙江博恒教学设备有限公司
产地：浙江
定制：可定制(包含外观、参数、配置)
质保期：一年（非人为故意、暴力损坏)
价格：联系销售人员
相关产品
智能产线实训装置是模块化组成自动装配的教学工作站。工作站覆盖了互联控制技术、传动技术、人机交互（HMI）技术、视觉检测技术、机械技术、传感与气动技术及多种工业现场总线通讯技术等多种技术应用。其中，互联控制、人机交互（HMI）技术载体标配国内外一线品牌，其保证了智能实训装置在系统教学过程的稳定性与可靠性。
品牌：博恒BHENLAB
制造商：浙江博恒教学设备有限公司
产地：浙江
定制：可定制(包含外观、参数、配置)
质保期：一年（非人为故意、暴力损坏)
价格：联系销售人员
工业机器人综合实训台是模块化工业机器人实训工作站，台面各工作单元均为模块化结构设计，可灵活自由拆装。工作站覆盖了工业机器人应用技术、互联控制技术、传动技术、人机交互（HMI）技术、视觉检测技术、机械技术、传感与气动技术及多种工业现场总线通讯技术等多种技术应用。其中，互联控制、人机交互（HMI）技术载体标配国内外一线品牌，其保证了工业机器人综合实训台在系统教学过程的稳定性与可靠性。
品牌：博恒BHENLAB
制造商：浙江博恒教学设备有限公司
产地：浙江
定制：可定制(包含外观、参数、配置)
质保期：一年（非人为故意、暴力损坏)
价格：联系销售人员
在数字化转型的时代，掌握工业自动化核心技术已成为工程师必备的技能。我们的PLC实训设备正是为此而生，为培养下一代工业自动化专家提供坚实的基础。
品牌：博恒BHENLAB
制造商：浙江博恒教学设备有限公司
产地：浙江
定制：可定制(包含外观、参数、配置)
质保期：一年（非人为故意、暴力损坏)
价格：联系销售人员
本透明仿真教学电梯是为了配合大中专院校、技校、职业学校、劳动就业培训中心、电梯维修物业管理部门等有关电梯专业和工业自动化专业课程实验演示，使更多的人能够更好地了解电梯、使用电梯，培养出更多的电梯专业人才，适应电梯行业的发展需要，我公司经过深入探索研究，精心设计的。
品牌：博恒BHENLAB
制造商：浙江博恒教学设备有限公司
产地：浙江
定制：可定制(包含外观、参数、配置)
质保期：一年（非人为故意、暴力损坏)
价格：联系销售人员
BH-DGT型高性能电工电子电拖实验装置吸收了国内国外先进教学仪器的优点，充分考 虑了实验室的现状和未来的发展趋势，从性能上和结构上进行了创新，采用挂箱式结构，简洁明了，布局合理，使用方便灵活。实验仪表全数字化显示、精度高，对实验中所涉及的电 源、仪器仪表采取可靠保护，同时设置了可靠的人身安全保护体系，该实验装置性能优越， 是各大中专院校实验室建设的最佳选择。
品牌：博恒BHENLAB
制造商：浙江博恒教学设备有限公司
产地：浙江
定制：可定制(包含外观、参数、配置)
质保期：一年（非人为故意、暴力损坏)
价格：联系销售人员
办公地址：浙江省温州市永嘉县桥下镇新纵教玩具孵化园8栋3单元
销售咨询：13732023530、15858864466、19975218786
技术咨询：15058335858
联系电话：4008-269-589、0577-66961670
公司邮箱：bh@boheng.com.cn
多功能PLC电工电气PLC实训平台采购要求
工业自动化综合实训平台主要用于工业自动化的电气系统、气动系统、机械系统的设计、安装、调试、维护维修；工业自动化的PLC编程；工业自动化的电压变频、伺服系统的参数调整与编程控制；工业自动化传感器的检测与应用；人机界面编程与应用。
1.功能描述：
（1）融入自动化电气设备的安装及接线调试、气动设备的安装及接线调试、PLC及触摸屏编程、传感检测于一体。
（2）控制系统整体也是由铝型材搭建而成，正面中间设有网孔板，网孔板上可以根据任务要求调整上面安装的自动化设备，自动化设备包括PLC、人机界面、分布式IO、变频器、工业交换机、导轨式开关电源等目前工业控制系统上最常用的设备，通过专用的电缆线与对象模型对接，完成电气控制线路的连接。
（3）机械执行模块化，具备典型化设计、机械机构紧凑、功能完善、
方便拆装、动作流程简单、各模块间的动作衔接、工作原理一目了然等特点。
2.技术指标：
（1）实训设备为模块化开放式设计结构，不仅可作为独立的系统单独使用，也可以作为子系统与其它类似设备组合，构成自动化生产线系统，具有功能的可扩展性等优点；
（2）各种气动元件、电气元件以及机械运动执行机构的工作过程及运行状态具有直观性；
（3）实训设备具有手动和自动控制及联机方式，通过手动控制可对装置机械传动机构、电机、限位保护开关、电磁阀、气缸、气爪等主要器件工作性能是否正常进行检测；
（4）实训设备每个部件均能轻宜从整机上拆解下来，通过标准接口与PLC组成一个单项训练的功能模块。
（5）具有良好的安全性能.
（6）输入电源:三相AC380V±10%，整体功率：<0.6kVA。
（7）外形尺寸总组成尺寸：1600X800X1500MM
（8）气源压力：≥0.4MPa；
（9）工作环境：温度-5ºC～+40ºC；湿度85%（25ºC）；海拔＜4000m；
（10）整机重量：≤120Kg
（11）机械执行模块：（选装模块）
①交流电源：单相 AC 220V±10% 50 Hz；②整机功耗：≤100 W；
③温度：-10～40 ℃；环境湿度：≤90%（25℃）；
④安全保护措施：安全性符合相关的国家标准。采用高绝缘的安全型插座及带绝缘护套的高强度安全型实验导线；
3.基础模块实训项目（采用西门子PLC主机：S7-200 SMART SR40）
|
1 |
PLC I/O电路连接 |
9 |
用比较指令控制电铃 |
|
2 |
PLC编程软件安装与使用 |
10 |
用位移指令控制跑马灯 |
|
3 |
PLC 控制电机连续运行 |
11 |
用运算指令解方程 |
|
4 |
PLC 控制电机正反转 |
12 |
PN通讯应用 |
|
5 |
PLC 控制电机顺序启动 |
|
|
|
6 |
PLC 控制电机Y-△启动电路 |
|
|
|
7 |
使用SFC编程语言控制四台皮带轮运输系统 |
|
|
|
8 |
用传送指令控制LED数码显示控制 |
|
|
4、电气模块实训项目
|
1 |
三相交流异步电动机的点动控制电路连接 |
|
2 |
三相交流异步电动机单向连续转动的控制电路连接 |
|
3 |
三相交流异步电动机点动与连续转动电路连接 |
|
4 |
接触器联锁的三相交流异步电动机正、反转控制电路的连接 |
|
5 |
按钮联锁的三相交流异步电动机正、反转控制电路的连接 |
|
6 |
按钮、接触器联锁的三相交流异步电动机正、反转控制电路的连接 |
|
7 |
三相交流异步电动机Y-△（时间继电器切换）启动控制电路的连接 |
|
8 |
两地控制电路的连接 |
|
9 |
两台电动机的顺序控制电路的连接 |
|
10 |
电动机往返行程控制电路连接 |
4.气动模块实训项目
（1）PLC控制气动系统完成模拟钻床上钻孔动作实训
（2）气动实训系统中搭建自动开关门装置时实训
（3）气动实训系统中搭建气缸给进系统实训
（4）用PLC完成双缸动作回路控制实训
（5）用PLC控制气动系统完成某家具试验机的设计实训
5.传感器模块
|
传感器模块实训项目 |
|||
|
（1） |
电感式接近传感器应用实训 |
（5） |
温度传感器应用实训 |
|
（2） |
电容式接近传感器应用实训 |
（6） |
霍尔传感器应用实训 |
|
（3） |
光电传感器应用实训 |
（7） |
磁性传感器应用实训 |
|
（4） |
光纤传感器应用实训 |
（8） |
光幕传感器应用实训 |
6.伺服步进模块
|
伺服步进模块实训项目 |
|||
|
（1） |
步进电机驱动选型实训 |
（6） |
伺服参数设置实训 |
|
（2） |
步进参数设置实训 |
（7） |
伺服电机控制线路设计实训 |
|
（3） |
步进电机控制线路设计实训 |
（8） |
定位控制实训 |
|
（4） |
步进电机控制程序设计实训 |
（9） |
转矩控制实训 |
|
（5） |
伺服电机与驱动选型实训 |
（10） |
速度控制实训 |
7. 流水线输送带模
- PLC输送带的控制
- 调速器与电机的控制技术
- 气动工具与传感器应用控制技术
- PLC编程联动控制技术
配置清单：
|
序号 |
设备名称 |
配置清单 |
数量 |
备注 |
|
1 |
实验桌 |
1600X800X1500MM 全钢结构，带储存抽屉及储存柜 |
1 |
|
|
2 |
实验台 |
全钢结构，铝质面板，配置实验电源、信号源及PLC主机、扩展模块 |
1 |
|
|
3 |
PLC主机 |
西门子S7-200 SR40 |
1 |
|
|
4 |
电气模块实训组件 |
采用1.5mm厚钢制网孔操作板(5X15mm)，表面经酸洗磷化后高温静电喷塑处理，配置熔断器、交流接触器、继电器、时间继电器等电气元件，配套实训专用电机。 |
1 |
|
|
5 |
气动模块实训组件 |
采用1.5mm厚钢制网孔操作板(5X15mm)，表面经酸洗磷化后高温静电喷塑处理；配置气阀、气缸、气压推杆等。 |
1 |
|
|
6 |
传感器模块实训组件 |
采用1.5mm厚钢制网孔操作板(5X15mm)，表面经酸洗磷化后高温静电喷塑处理；配置电感式接近传感器、 电容式接近传感器、光电传感器、 光纤传感器、温度传感器、霍尔传感器、磁性传感器、光幕传感器等 |
1 |
|
|
7 |
伺服步进模块 |
采用1.5mm厚钢制网孔操作板(5X15mm)，表面经酸洗磷化后高温静电喷塑处理；配置伺服控制器、伺服电机、直线运动丝杆、步机电机、电机安装支架、步进电机控制器等 |
1 |
|
|
8 |
流水线输送带模块实训组件 |
采用1.5mm厚钢制网孔操作板(5X15mm)，表面经酸洗磷化后高温静电喷塑处理；配置调速电机、电机控制器、流水线输送模型（带出料仓、传送带、模型支架、气缸等） |
1 |
|
|
9 |
实验连接线 |
国标 |
1 |
|
|
10 |
实验指导书 |
纸质 |
1 |
|
|
11 |
学生凳 |
钢质框架、木板凳面 |
2 |
|
