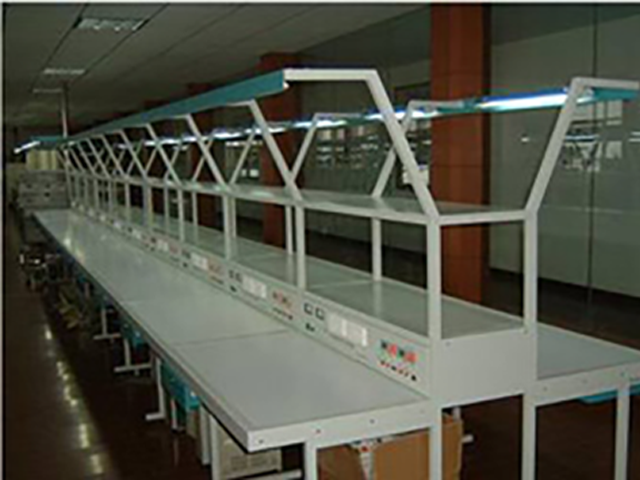

BOH-DJ04型电子产品工艺焊接装配实训台
装置主要由实训台、电源柜、实训线路板、元件包、工具套件等组成。实训装置为两面双组型结构,正反两面均有以下相同的资源。
品牌：博恒BHENLAB
制造商：浙江博恒教学设备有限公司
产地：浙江
定制：可定制(包含外观、参数、配置)
质保期：一年（非人为故意、暴力损坏)
价格：联系销售人员
分类：
货号：
BOH-DJ04型
分享
相关产品
技术指标
1、工作电源
1）输入：AC220V±10%,50HZ。
2）输出：(1)ACV 0V、14V、16V、18V和带中心抽头双路7.5V低压交流电源(AC50Hz)。
有短路保护功能。
(2)DCV ±1.5V～±15V连续可调，有短路保护自动恢复功能。
(3)DCV ±12V/0.5A， 5V/0.5A，有短路保护自动恢复功能。
3）完善的电源保护电路：过流保护、过压保护、接反保护。
2、信号源
1）直流信号源：双路-5V～+5V, -0.5V～+0.5V连续可调。
2）函数发生器
输出波形：方波、三角波、正弦波
幅值：正弦波：0～10V（10V为峰—峰值，且正负对称）
三角波：0～20V（20V为峰—峰值，且正负对称）
方波：0～20V（20V为峰—峰值，且正负对称）
频率范围：分四档10HZ～100HZ、100HZ～1KHZ、1KHZ～10KHZ、10KHZ～100KHZ。
3、单级放大电路
4、二级放大电路
5、射极跟随器电路
6、差动放大电路
7、负反馈放大电路
8、半波、全波、桥式整流和滤波电路
9、并联稳压电路
10、集成功率放大电路
11、互补对称功率放大电路
13、2组运算放大器电路
14、分立元件区：设计有1个8Ω扬声器、1个桥堆、1个单结晶体管BT33、1个470uF和0.1uF电容、4个5.1V稳压管、1个三极管接插做、1个集成稳压管接插座、1个1W/51电阻、1个51K电阻,另有二极管、电容、电阻、三极管等分立元件接入区，用镀银长紫铜管做插孔，可以满足大小不同的管脚的接插。
15、指针式直流毫安表1只，量程为1mA，内阻为100Ω。
16、实验板采用2mm厚印制线路板制成。
17、采用高可靠自锁紧防转叠插座作为实验连接点。
18、可以根据需要，另行开发其它实验电路。
19、机箱：坚固型铝合金框架，厚实的 ABS 塑料包角，参考外形尺寸 480×360×120mm。
1、输入电压：单相三线～220V±10% 50Hz
2、装置容量：＜1kVA
3、工作环境：温度-10℃～+40℃相对湿度<85％(25℃)
4、装置容量：<500VA
5、外形尺寸：实训台尺寸为1.6m×0.75m×1.35m。
产品结构：
装置由仪器架、主机箱、整室电源智能管理箱、实验桌、学生凳等组成。实验装置支架与实验桌可组合、可拆装。支架与桌脚一体，铝合金结构。
（一）仪器架：仪器架置于实训台顶部，由截面尺寸：90mm×90mm，高性能表面氧化的铝型材、双面喷塑钢板及一次成型铝压铸框架连接构件构成（非焊接工艺），外形美观，结构牢固耐用。仪器架底部装有2套隐藏式扁平形照明LED灯，2套照明LED灯每工位独立控制。光源集中柔和明亮，外形美观。
（二）电源主机箱：在主机箱顶部每工位内嵌4路AC220V输出,漏电保护开关，电源控制箱置于仪器架下部，仪器仪表电用安全方便。并装有LED灯控制开关。
（三）实训桌结构：
实训桌规格为1600（长）*750（宽）*1350（高），设有二个抽屉；实验桌主体结构全部采用高性能表面氧化的铝型材及一次成型铝压铸框架连接构件，连接构件采用压铸成型工艺（非焊接工艺），经机加工、抛丸、喷砂，表面静电喷涂工艺，安装方便、快捷，用户可自行DIY组装。桌体立柱采用工业铝型材成型工艺，表面氧化处理，截面尺寸：90mm×90mm，四面带槽，槽宽约8mm，端部装有注塑成型配套塑料堵头。桌面采用25mm三聚氰胺饰面板，配有一块防静电绝缘皮。贴桌面板下设支撑框架，承受力不少于200kg。实训装置整体简约不简单，高端大气，符合现代化产品审美和发展趋势。
实验桌后面二支截面尺寸90mm×90mm桌脚向上延伸，与一次成型铝压铸框架连接构件构成（非焊接工艺）牢固的支架，与仪器架、电源控制箱组成一个完整的实训屏。
本装置是根据劳动和社会保障部颁发的“工人等级标准”和“职业技能鉴定”的要求而设计的，它适用于《初级维修电工》、《中级维修电工》和《高级维修电工》教材要求的电气控制线路，通过装置配备的PLC可编程控制器和变频调速器及相应实训模块的训练，快速掌握课程要求的实际应用技术和操作技能，具有针对性、实用性、科学性和先进性，它能满足中、高级维修电工考核大纲的要求，是各劳动职业技能鉴定部门、大中专院校、技校中、高级维修电工技能考核的理想设备。
品牌：博恒BHENLAB
制造商：浙江博恒教学设备有限公司
产地：浙江
定制：可定制(包含外观、参数、配置)
质保期：一年（非人为故意、暴力损坏)
价格：联系销售人员
本装置是根据劳动和社会保障部颁发的维修电工初、中级考核培训技能内容所要求的电气控制线路和实用电子线路而研发的实训装置，通过本实训装置的实训操作，能快速掌握该课程的实用技术与操作技能。具有针对性、实用性、科学性和先进性，该装置不仅可供学生实训操作，也是各劳动职业技能鉴定部门、大中专院校、职校、技校初级、中级维修电工技能考核的理想设备。
品牌：博恒BHENLAB
制造商：浙江博恒教学设备有限公司
产地：浙江
定制：可定制(包含外观、参数、配置)
质保期：一年（非人为故意、暴力损坏)
价格：联系销售人员
品牌：博恒BHENLAB
制造商：浙江博恒教学设备有限公司
产地：浙江
定制：可定制(包含外观、参数、配置)
质保期：一年（非人为故意、暴力损坏)
价格：联系销售人员
办公地址：浙江省温州市永嘉县桥下镇新纵教玩具孵化园8栋3单元
销售咨询：13732023530、15858864466、19975218786、13345876015
技术咨询：15058335858
联系电话：4008-269-589、0577-66961670
公司邮箱：bh@boheng.com.cn
一、BOH-DJ04 电子产品工艺焊接装配实训台技术性能
1.输入电源： 220V±10% 50Hz
2.工作环境：温度-10℃～+40℃ 相对湿度＜85%(25℃) 海拔＜4000m
3.装置容量：＜200VA
4.外形尺寸：单个实训台的尺寸为1.1m×1.3m×2m （双面型）,两边工作台面宽度为500mm。
二、系统配置
装置主要由实训台、电源柜、实训线路板、元件包、工具套件等组成。实训装置为两面双组型结构,正反两面均有以下相同的资源。
1.实训台
实训台上提供日光灯（用于照明）2个，透明的PVC板4个，可夹放原理图等资料，另外还配备三芯双联暗插座4个、两芯暗插座2个、工业型材6根、工具柜2个，工作台面设有绿色防静电桌垫，整个装配线安全可靠。
2.电源柜
电源柜的输入电源为220V±10% 50Hz，*大电流20A，可以提供25套（既50工位）实训台的电源；且具有电源指示、漏电保护功能，使用安全可靠。
3.实训挂件（2套/台）
1）直流电源单元
提供±5V、±12V两组电源和0～30V/0.5A的直流稳压电源。
2）信号源单元
信号源提供正弦波、三角波、方波三种波形，输出频率范围2Hz～47KHz，幅度为0～12V可调；频率计的测频范围为0.1Hz～100KHz。
4.实训线路板（2套/台）
|
序号 |
实训线路板 |
能力目标 |
|
1 |
光控音乐门铃 |
了解音乐集成块和光敏三极管的具体应用，熟悉光控音乐门铃的电路结构和工作原理 |
|
2 |
可调式串联型晶体管稳压电路 |
了解复合管的使用，掌握串联可调式稳压电源的结构、工作原理及调试方法。 |
|
3 |
台灯调光电路 |
了解晶闸管和单结晶体管的特性与应用，掌握晶闸管和单结晶体管构成的台灯调光电路的工作原理 |
|
4 |
集成稳压电源 |
了解三端集成稳压电源LM317的接线方法和应用 |
|
5 |
门锁防盗报警器 |
了解与非门电路的实际应用，掌握门锁防盗报警器电路的工作原理 |
|
6 |
声光双控节电灯 |
了解声光控节电灯电路结构和工作原理，熟悉光敏三极管、555时基电路、双向晶闸管在电路中的具体应用 |
|
7 |
调频无线话筒 |
了解振荡电路的工作原理 |
|
8 |
文氏桥振荡器 |
掌握运放741的工作特点及振荡器的工作原理和应用 |
|
9 |
模拟“知了”电子电路 |
掌握多谐振荡器和音频振荡器的工作原理及应用； |
|
10 |
门锁防盗报警器 |
进一步了解与非门电路的实际应用，掌握门锁防盗报警器电路的工作原理 |
|
11 |
实用模拟自然风控制器 |
掌握NE555和晶闸管构成的模拟自然风控制器工作原理，进一步熟悉电子电路的装配、调试、检测方法； |
|
12 |
六管超外差式调幅收音机 |
掌握收音机的工作原理及调试方法 |
|
13 |
集成FM收音机 |
SMT贴片式元件，电调谐，掌握贴片的焊接方法及工艺要求； |
|
14 |
编码电子锁电路 |
了解CD4011、74LS20、74LS74芯片的应用，掌握编码电子锁电路的工作原理 |
|
15 |
七彩循环装饰灯控制器 |
熟悉七彩循环装饰灯控制器原理，通过安装制作七彩循环装饰灯控制器，使学生进一步熟悉电子电路的制作工艺 |
|
16 |
LED数字钟 |
熟悉数字钟的结构及各部分的工作原理，学会将单元电路组成系统电路的方法，熟悉中规模集成电路和显示器件的使用方法，了解简单数字系统的实验调试方法 |
