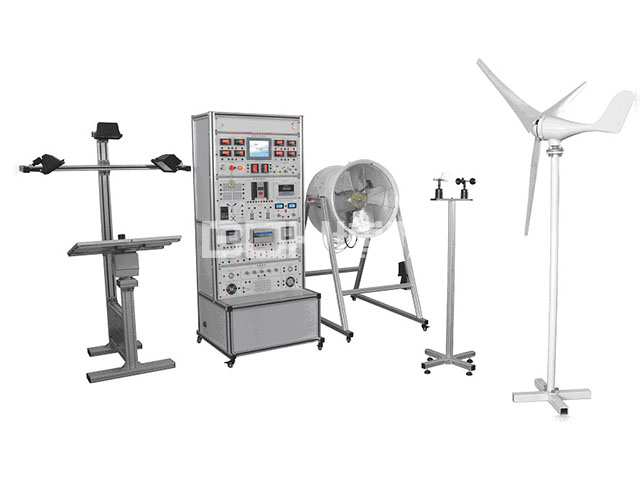

BOH-F103B型风光互补发电实验系统装置（柜式）
风光互补发电系统主要由风力发电机组、太阳能光伏电池组件、控制器、蓄电池、逆变器、交流直流负载等部分组成。该系统是集风能、太阳能及蓄电池等多种能源发电技术及系统智能控制技术为一体的复合可再生能源发电系统。
品牌：博恒BHENLAB
制造商：浙江博恒教学设备有限公司
产地：浙江
定制：可定制(包含外观、参数、配置)
质保期：一年（非人为故意、暴力损坏)
价格：联系销售人员
分类：
货号：
BOH-F103B型
分享
相关产品
该套系统设备主要由工业互联网平台、颗料填装单元、加盖拧盖单元、检测分拣单元、加工包装单元、智能物流单元、系统看板、服务器等组成，涵盖了工业网关、三层管理交换机、工业防火墙、工业级双频无线接入点、工业级双频无线客户端、工业交换机、RFID识别、智能阀岛、远程IO、工业传感器、工业视觉等网络设备和产线虚拟仿真应用场景等。
品牌：博恒BHENLAB
制造商：浙江博恒教学设备有限公司
产地：浙江
定制：可定制(包含外观、参数、配置)
质保期：一年（非人为故意、暴力损坏)
价格：联系销售人员
技术指标
1、实验电路工作电源：+5V/2A一组、±12V/0.7A一组、1.5～9V(或任意值）可调一组，每路设置保险丝一个，每路均带有短路保护和反向保护电路，其中+5V电源有过压保护、欠压保护和短路报警和自动关断功能，确保实验电路元件和人身安全。
2、常用信号源
1）提供二组正负单脉冲发生电路，带电平指示。
2）1HZ～1KHZ连续可调时钟电路。
3）1HZ～1MHZ固定脉冲分7路输出，其中1HZ带指示灯显示。
4）12路开关量输入显示电路，输入端带保护功能。
5）12路开关量输出电路，输出端自带显示电路，直观显示开关量的输出状态，同时输出端带保护功能。
6）6位七段LED共阳数码显示器，自带BCD码译码电路；2位独立数码管，可装共阳或共阴数码管。
7）2组BCD码拨盘开关输出电路，输出端带保护功能。
8）由555时基电路组成的音响输出控制电路，并带有蜂鸣器和喇叭输出设备。
3、测试小工具
1）提供三状态数字逻辑测试电路，并有声光提示。2) 提供0~20直流电压测量表1个（可选配）。
3）提供0~50MHZ频率计1个（可选配）。
4、实验电路区： 独立电路板设计，和实验信号源完全隔离，防止实验电路区接线时的误操作损坏主机箱。实验电路区配置如下：
1）配置开放式实验区，含圆孔2只IC8，锁紧或圆孔12只IC14、6只IC16或4只(可以再扩展3只）、1只IC20、1只IC40锁紧插座（兼容IC28/IC24/IC18等)。
2）提供8Ω喇叭、蜂鸣器和1×2开关各1个、电位器3个(可选配）。
3）设计有导线测试座一组。
4）还设有多个高可靠锁紧式防转叠插座(与集成块插座、镀银长紫铜管及固定器件等已内部连好)作为实验连接点、测试点，实验接线时，只要拿锁紧插头线相互连接即可。
5）2个扩展模块电路接入区：尺寸各为155×100mm，可选配固定线路实验模块。学生可以进行创新性练习，以提高学生的思维能力和动手能力。
BOH-MNDL型模拟电路实验箱将所有实验模块分类集中分布于线路板上，由锁紧式插孔将引线引出，学生可按照各实验项目自已动手搭建电路，有 利于培养学生的思维能力及动手能力，也增强了该实验箱的适用性。
品牌：博恒BHENLAB
制造商：浙江博恒教学设备有限公司
产地：浙江
定制：可定制(包含外观、参数、配置)
质保期：一年（非人为故意、暴力损坏)
价格：联系销售人员
本装置是根据劳动和社会保障部颁发的维修电工初、中级考核培训技能内容所要求的电气控制线路和实用电子线路而研发的实训装置，通过本实训装置的实训操作，能快速掌握该课程的实用技术与操作技能。具有针对性、实用性、科学性和先进性，该装置不仅可供学生实训操作，也是各劳动职业技能鉴定部门、大中专院校、职校、技校初级、中级维修电工技能考核的理想设备。
品牌：博恒BHENLAB
制造商：浙江博恒教学设备有限公司
产地：浙江
定制：可定制(包含外观、参数、配置)
质保期：一年（非人为故意、暴力损坏)
价格：联系销售人员
品牌：博恒BHENLAB
制造商：浙江博恒教学设备有限公司
产地：浙江
定制：可定制(包含外观、参数、配置)
质保期：一年（非人为故意、暴力损坏)
价格：联系销售人员
办公地址：浙江省温州市永嘉县桥下镇新纵教玩具孵化园8栋3单元
销售咨询：13732023530、15858864466、19975218786、13345876015
技术咨询：15058335858
联系电话：4008-269-589、0577-66961670
公司邮箱：bh@boheng.com.cn
产品的主要特点
风光互补发电系统主要由风力发电机组、太阳能光伏电池组件、控制器、蓄电池、逆变器、交流直流负载等部
分组成。该系统是集风能、太阳能及蓄电池等多种能源发电技术及系统智能控制技术为一体的复合可再生能源
发电系统。
一、风向仪、风轮机及支撑系统
400W，启动风速3.14m/s；额定风速13 m/ s；偏航风速5m/ s；最大设计风速15 m/s；传动方式：风轮直接驱动发
电机；温度范围：- 40～60 ℃。
二、太阳能板、模拟光源及控制系统
太阳能电池板采用阵列组装形式，主要采用4块（或更多）小型太阳能电池板组建，可实现太阳能电池板的并接方
式和串接方式，进而提供大电流或大电压的两种太阳能电池板组网方式。
最大输出功率：4*10W
模拟太阳：300W，调节距离：0~80cm
三、风源模拟及控制
风源模拟；工业轴流风机：功率3000W，轴流风扇，采用可调速控制器，风速调节范围：0~13m/s；风速控制精度：
0.1m/s；风向控制精度：0.1 度。
四、风光互补控制器
电力电子模块：稳压模块、控制模块、逆变模块；控制面板：风速、风向控制面板、数据显示面板，控制系统。
五、负载部分、蓄电池扩展功能
1、DC24V直流负载五组（感性负载3组，阻性负载2组）
1）感性负载有：24V直流风扇、24V直流电机、24V蜂鸣器
2）阻性负载有：24V交通灯、3W LED灯
2、AC220V交流负载四组（感性负载1组，阻性负载3组）
1）感性负载有：220V直流风扇
2）阻性负载有：220V交通灯、220V 3W LED灯、220V 28W LED灯
3、0-30V、0-5A的可调恒压恒流稳压电源
4、可调电阻箱技术参数如下：
1）阻值范围：10欧-99.99K
2）误差范围：±1%
3）电流范围：≤500ma
5、USB接口电压输出：可为电子设备提供5V直流稳压电源
6、电子负载（可选）
六、蓄电池容量至少10Ah、电压24V
七、8寸触摸液晶屏数据采集显示模块主要包括
1、可以分别对太阳能电池模块、控制器模块、逆变器模块中的各参数（电流、电压、温度、湿度、光照度、风速、风向、
风力发电的电量等）进行实时监测并显示，带有报警提示功能
2、太阳能控制器（带报警功能）：输入电压、电流、功率的数据显示及动态曲线显示
3、输出电压、电流、功率的数据显示及动态曲线显示
4、单项逆变器：输出电压、电流、功率、用电量的数据显示及动态曲线显示; 输出频率显示
5、蓄电池：电压数据显示及动态曲线显示
6、环境监测：温度、湿度、照度显示
7、温度计界面显示、湿度计界面显示
8、光照强度动态曲线显示，自动切换量程：225Lx、2250Lx、22500Lx和225KLx（225000Lx）
八、可带上位机监控系统，实时监控，大容量数据存储，可打印
九、全套整体结构采用工业铝型材和双面白高密度板设计
十、产品面板采用环氧树脂面板制作，防止长时间变形。
（二）可完成实验项目：
实验1、风力发电基础理论原理性实验
实验2、风力发电系统设计实验
实验3、风力发电基础理论与应用技术仿真实验
实验4、风力发电相关测量技术实验
实验5、风力发电控制技术实验
实验6、太阳能基本理论实验
实验7、太阳能发电基础理论及应用技术实验
实验8、太阳能风力发电测量技术实验
实验9、太阳能发电控制技术实验
实验10、风光互补发电实验
实验11、太阳能电池光伏能量转换实验
实验12、环境对光伏转换影响实验
实验13、太阳能电池直接负载实验
实验14、风光互补控制器工作原理实验
实验15、风光互补控制器的过冲保护实验
实验16、风光互补控制器的过放保护实验
实验17、风光互补控制器的三种输出模式实验
实验18、逆变器的低压保护实验
实验19、逆变器的过压保护实验
实验20、逆变器输出实验
