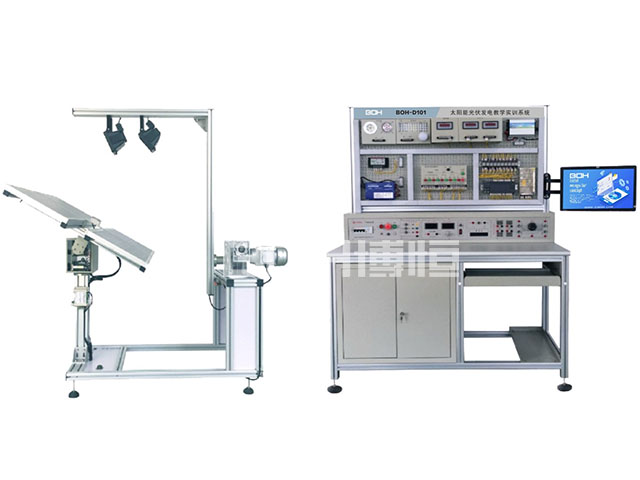

太阳能光伏发电实验系统平台

该实验平台应由太阳能电池组件、自动跟踪系统、模拟光源蓄电池组件、环境监测系统、太阳能控制器、太阳能发电逆变系统、太阳能应用负载系统组成,各系统采用模块化设计。

品牌:博恒BHENLAB
制造商:浙江博恒教学设备有限公司
产地:浙江
定制:可定制(包含外观、参数、配置)
质保期:一年(非人为故意、暴力损坏)
价格:联系销售人员

货号:
BOH-D101B型
分享

相关产品

智能产线实训装置是模块化组成自动装配的教学工作站。工作站覆盖了互联控制技术、传动技术、人机交互(HMI)技术、视觉检测技术、机械技术、传感与气动技术及多种工业现场总线通讯技术等多种技术应用。其中,互联控制、人机交互(HMI)技术载体标配国内外一线品牌,其保证了智能实训装置在系统教学过程的稳定性与可靠性。

品牌:博恒BHENLAB
制造商:浙江博恒教学设备有限公司
产地:浙江
定制:可定制(包含外观、参数、配置)
质保期:一年(非人为故意、暴力损坏)
价格:联系销售人员

工业机器人综合实训台是模块化工业机器人实训工作站,台面各工作单元均为模块化结构设计,可灵活自由拆装。工作站覆盖了工业机器人应用技术、互联控制技术、传动技术、人机交互(HMI)技术、视觉检测技术、机械技术、传感与气动技术及多种工业现场总线通讯技术等多种技术应用。其中,互联控制、人机交互(HMI)技术载体标配国内外一线品牌,其保证了工业机器人综合实训台在系统教学过程的稳定性与可靠性。

品牌:博恒BHENLAB
制造商:浙江博恒教学设备有限公司
产地:浙江
定制:可定制(包含外观、参数、配置)
质保期:一年(非人为故意、暴力损坏)
价格:联系销售人员

在数字化转型的时代,掌握工业自动化核心技术已成为工程师必备的技能。我们的PLC实训设备正是为此而生,为培养下一代工业自动化专家提供坚实的基础。

品牌:博恒BHENLAB
制造商:浙江博恒教学设备有限公司
产地:浙江
定制:可定制(包含外观、参数、配置)
质保期:一年(非人为故意、暴力损坏)
价格:联系销售人员

本透明仿真教学电梯是为了配合大中专院校、技校、职业学校、劳动就业培训中心、电梯维修物业管理部门等有关电梯专业和工业自动化专业课程实验演示,使更多的人能够更好地了解电梯、使用电梯,培养出更多的电梯专业人才,适应电梯行业的发展需要,我公司经过深入探索研究,精心设计的。

品牌:博恒BHENLAB
制造商:浙江博恒教学设备有限公司
产地:浙江
定制:可定制(包含外观、参数、配置)
质保期:一年(非人为故意、暴力损坏)
价格:联系销售人员

BH-DGT型高性能电工电子电拖实验装置吸收了国内国外先进教学仪器的优点,充分考 虑了实验室的现状和未来的发展趋势,从性能上和结构上进行了创新,采用挂箱式结构,简洁明了,布局合理,使用方便灵活。实验仪表全数字化显示、精度高,对实验中所涉及的电 源、仪器仪表采取可靠保护,同时设置了可靠的人身安全保护体系,该实验装置性能优越, 是各大中专院校实验室建设的最佳选择。

品牌:博恒BHENLAB
制造商:浙江博恒教学设备有限公司
产地:浙江
定制:可定制(包含外观、参数、配置)
质保期:一年(非人为故意、暴力损坏)
价格:联系销售人员




  办公地址:浙江省温州市永嘉县桥下镇新纵教玩具孵化园8栋3单元
  销售咨询:13732023530、15858864466、19975218786
  技术咨询:15058335858
  联系电话:4008-269-589、0577-66961670
  公司邮箱:bh@boheng.com.cn

产品主要特点
该实验平台应由太阳能电池组件、自动跟踪系统、模拟光源蓄电池组件、环境监测系统、太阳能控制器、太阳能发
电逆变系统、太阳能应用负载系统组成,各系统采用模块化设计。
(1)自动跟踪逐日系统,采用光强自动跟踪控制和手动控制两种控制方式,实现太阳能电池板全自动跟踪。
(2)太阳能跟踪系统开放化,提供各种实训,加强学生动手能力。
(3)太阳能电池板工作环境监控,更接近实际工业级运用中太阳能电池板的使用。
(4)采用多块工业级太阳能电池板,可进行串、并联组合,模仿KW级光伏发电系统的太阳能电池板系统组建。
(5)太阳能路灯是目前光伏广泛的应用,专门设计高效LED节能路灯,可直接用于实验室夜间照明。
(6)全套整体结构采用工业铝型材和双面白高密度板设计。
(7)产品面板采用环氧树脂面板制作,防止长时间变形。
太阳能光伏发电应用平台技术参数
一、太阳能电池板
太阳能电池板采用阵列组装形式,主要采用4块(或更多)小型太阳能电池板组建,可实现太阳能电池板的并接方
式和串接方式,进而提供大电流或大电压的两种太阳能电池板组网方式。
◎ 最大输出功率:4*10W
二、自动跟踪单元
◎ 跟踪方式:双轴全自动跟踪◎ 精度:±0.5° ◎ 水平回转角度:360° ◎ 俯仰角度:180°
三、含有电压表、电流表、温度表及湿度表、时钟、闹钟等
四、蓄电池容量至少10Ah、电压12V
五、环境监测模块技术指标:含有照度计、温度表、湿度表,单片机时钟系统,实现时间的显示和设置
六、8寸触摸屏显示系统状态:
◎太阳能控制器(带报警功能)
◎输入电压、电流、功率的数据显示及动态曲线显示
◎输出电压、电流、功率的数据显示及动态曲线显示
◎单相逆变器:输出电压、电流、功率、用电量的数据显示及动态曲线显示; 输出频率显示
◎蓄电池:电压数据显示及动态曲线显示
◎ 环境监测:温度、湿度、照度显示
◎ 光照强度动态曲线显示,自动切换量程:225Lx、2250Lx、22500Lx和225KLx(225000Lx)
七、正弦波逆变器太阳能发电逆变器模块:100w
八、太阳能控制器技术指标:(12V/24V自动切换系统)
1. 具有过充、过放、短路、过载保护、独特的防反接保护等全自动控制各种保护均不损坏器件
2. 控制方式:充电为PWM脉宽调制
控制器主要功能:
◎ 太阳能电池板工作状态(欠压、运行) ◎ 蓄电池工作状态(过充、过放、充电)
◎ 蓄电池电量指示(25%,50%,75%,100%) ◎ 输出模式设置(普通,光控,时控,光控+时控)
◎ 蓄电池充电电流,电压监测。
九、负载单元
◎ DC12V直流负载五组。(感性负载3组,阻性负载2组)
◎ AC220V交流负载四组。(感性负载1组,阻性负载3组)
◎ 0-30V、0-5A的可调恒压恒流稳压电源
◎ 可调电阻箱技术参数:阻值范围:10欧-99.99K
◎ USB接口电压输出:可为电子设备提供5V
可完成实验内容
实验一太阳能电池板特性实验系列

1-1、电池板开路电压测试实验
1-2、电池板短路电流测试实验
1-3、电板I-V特性测试实验
1-4、电池板最大输出功率计算实验
1-5、电池板填充因子计算实验
1-6、电池板转换效率测量实验
1-7、开路电压与相对光强的函数关系
1-8、短路电流与相对光强的函数关系
1-9、电池板P-V特性测试实验
1-10、电池板暗伏安特性测试实验
1-11、组件输出特性测试实验
1-12、串联电阻对填充因子的影响测试
1-13、并联电阻对填充因子的影响测试
1-14、电池光谱特性测试实验
1-15、电池板的串联开路电压测试实验
1-16、电池板的串联短路电流测试实验
1-17、电池板的并联开路电压测试实验
1-18、电池板的并联短路电流测试实验
1-19、负载特性测试实验
实验二太阳能自动跟踪实验系列
2-1、逐日系统原理实验
2-2、太阳光跟踪定位传感器原理实验
2-3、环境对光伏转换影响实验
2-4、跟踪控制器操作实验
2-5、太阳能光控跟踪实验
2-6、太阳能光控-时控跟踪实验
2-7、电池组件环境监测实验
实验三太阳能蓄电池控制器实验系列
3-1、太阳能蓄电池充电控制实验
3-2、控制器充放电保护实验
3-3、蓄电池电压、电流测试实验
3-4、蓄电池电量估测实验
3-5、控制电池电流流入、输出实验
3-6、控制器环境温度测量实验
3-7、控制器光控-时控输出实验
实验四太阳能应用实验系列
4-1、太阳能交、直流风扇实验
4-2、太阳能路灯实验
4-3、太阳能警示灯实验
4-4、太阳能充电器实验
4-5、太阳能可变阻抗负载实验
实验五太阳能负载实验系列
5-1、最大输出电流实验
5-2、最大输出功率实验
5-3、在不同恒压状态下电流特性
5-4、在不同恒流状态下电压特性
实验六太阳能光伏逆变器实验系列
6-1、逆变器的工作原理分析实验
6-2、输出电压、电流测试实验
6-3、最大输出功率的估算实验
6-4、过载或短路保护演示实验
6-5、输入电压防反接演示实验
6-6、输入电压范围测试实验
6-7、转换效率计算实验
