机床电气线路(四合一)考核实训装置
智能型四合一机床电气技能实训考核鉴定装置能够开展多种机床电气控制线路的维修。智能型四合一机床实训考核装置把机床的电气部分和机床的机械部分有机地连接在一起,采用实际工业机床上应用的电器元件及机床半实物仿真模型,将机床所有的动作全部展示出来。此外它还提供了全方位真实的机床电气故障排除的技能训练,可以人为的设置故障点,仅通过网络切换就可以设置相应的故障点,有效地提高了学生对机床设备的维修技能。本装置外形美观,操作方便,直观性强,教学更加形象生动,更接近工业现场化,适合维修电工初、中、高级技能鉴定中有关机床电气部分的培训考核。
品牌:博恒BHENLAB
制造商:浙江博恒教学设备有限公司
产地:浙江
定制:可定制(包含外观、参数、配置)
质保期:一年(非人为故意、暴力损坏)
价格:联系销售人员
相关产品
智能产线实训装置是模块化组成自动装配的教学工作站。工作站覆盖了互联控制技术、传动技术、人机交互(HMI)技术、视觉检测技术、机械技术、传感与气动技术及多种工业现场总线通讯技术等多种技术应用。其中,互联控制、人机交互(HMI)技术载体标配国内外一线品牌,其保证了智能实训装置在系统教学过程的稳定性与可靠性。
品牌:博恒BHENLAB
制造商:浙江博恒教学设备有限公司
产地:浙江
定制:可定制(包含外观、参数、配置)
质保期:一年(非人为故意、暴力损坏)
价格:联系销售人员
工业机器人综合实训台是模块化工业机器人实训工作站,台面各工作单元均为模块化结构设计,可灵活自由拆装。工作站覆盖了工业机器人应用技术、互联控制技术、传动技术、人机交互(HMI)技术、视觉检测技术、机械技术、传感与气动技术及多种工业现场总线通讯技术等多种技术应用。其中,互联控制、人机交互(HMI)技术载体标配国内外一线品牌,其保证了工业机器人综合实训台在系统教学过程的稳定性与可靠性。
品牌:博恒BHENLAB
制造商:浙江博恒教学设备有限公司
产地:浙江
定制:可定制(包含外观、参数、配置)
质保期:一年(非人为故意、暴力损坏)
价格:联系销售人员
在数字化转型的时代,掌握工业自动化核心技术已成为工程师必备的技能。我们的PLC实训设备正是为此而生,为培养下一代工业自动化专家提供坚实的基础。
品牌:博恒BHENLAB
制造商:浙江博恒教学设备有限公司
产地:浙江
定制:可定制(包含外观、参数、配置)
质保期:一年(非人为故意、暴力损坏)
价格:联系销售人员
本透明仿真教学电梯是为了配合大中专院校、技校、职业学校、劳动就业培训中心、电梯维修物业管理部门等有关电梯专业和工业自动化专业课程实验演示,使更多的人能够更好地了解电梯、使用电梯,培养出更多的电梯专业人才,适应电梯行业的发展需要,我公司经过深入探索研究,精心设计的。
品牌:博恒BHENLAB
制造商:浙江博恒教学设备有限公司
产地:浙江
定制:可定制(包含外观、参数、配置)
质保期:一年(非人为故意、暴力损坏)
价格:联系销售人员
BH-DGT型高性能电工电子电拖实验装置吸收了国内国外先进教学仪器的优点,充分考 虑了实验室的现状和未来的发展趋势,从性能上和结构上进行了创新,采用挂箱式结构,简洁明了,布局合理,使用方便灵活。实验仪表全数字化显示、精度高,对实验中所涉及的电 源、仪器仪表采取可靠保护,同时设置了可靠的人身安全保护体系,该实验装置性能优越, 是各大中专院校实验室建设的最佳选择。
品牌:博恒BHENLAB
制造商:浙江博恒教学设备有限公司
产地:浙江
定制:可定制(包含外观、参数、配置)
质保期:一年(非人为故意、暴力损坏)
价格:联系销售人员
办公地址:浙江省温州市永嘉县桥下镇新纵教玩具孵化园8栋3单元
销售咨询:13732023530、15858864466、19975218786
技术咨询:15058335858
联系电话:4008-269-589、0577-66961670
公司邮箱:bh@boheng.com.cn
一、设备概述:
智能型四合一机床电气技能实训考核鉴定装置能够开展多种机床电气控制线路的维修。智能型四合一机床实训考核装置把机床的电气部分和机床的机械部分有机地连接在一起,采用实际工业机床上应用的电器元件及机床半实物仿真模型,将机床所有的动作全部展示出来。此外它还提供了全方位真实的机床电气故障排除的技能训练,可以人为的设置故障点,仅通过网络切换就可以设置相应的故障点,有效地提高了学生对机床设备的维修技能。本装置外形美观,操作方便,直观性强,教学更加形象生动,更接近工业现场化,适合维修电工初、中、高级技能鉴定中有关机床电气部分的培训考核。
二、设备装置特点:
1、占地面积小,外形美观。
2、直观性强,通过操作可熟悉了解机床的电气线路。本装置电气部分的操作能实现四合一机床各种运动控制,它包括:X62W型万能铣床、CA6140型普通车床、Z3040B型摇臂钻床、M7120型平面磨床的各种运动控制。半实物机床模型采用和实物3:1等比例缩小生产,模型机床结构和实际真实机床相同,机床动力组件采用铝合金材料,经过数控加工中心制作,床体材料采用高强度,高绝缘工程塑料制作,确保模型机床安全长期运行无故障。
3、电气控制线路的元器件都采用实际工业机床上应用的电器件,都装在面板上,且都有相应的测试点,方便接线及故障考核检测线路操作,电气面板采用高级亚克力材料,激光雕刻而成,图纹清晰,永不磨损,确保长期使用,不掉色、不褪色。
4、电气控制线路设计考虑周全、严谨,具有多种功能位置开关的断路及短路和漏电保护电路,确保设备以及人员的安全保障。
5、电源管理系统
设有交流过流、短路保护器,如果三相电输出电流大于整定电流(用户可调整)或线路错接短路时,即能发出声光告警并切断输出电源;待用电或线路故障排除后方可重新启动控制屏,对交流电源起到良好的保护作用。设有仪表超量程保护器,如果被测电压、电流大于测量仪表量程时,即能发出声光告警并切断输出电源,待选择正确量程后可重新启动使用,对仪表起到良好的保护作用。平时可以作为时钟显示系统,在考试状态可以记录学员的考试错误次数,以及设定考试时间限制等,整个电源管理系统功能丰富、实用。
三、设备的基本组成:
1、实训柜:
智能型四合一机床电气技能实训考核鉴定装置把四种常用典型的机床线路组合在一个控制柜内,这四种机床分别为X62W型万能铣床、CA6140型普通车床、Z3040B型摇臂钻床、M7120型平面磨床,该控制柜的结构设计合理紧凑。实训柜是一个可以实现四面操作的立式柜,外部用有机玻璃材料构成,在运行时,关上柜门,可以直观内部操作。
控制柜内部壁为1.5mm冷轧钢板,结实牢固、美观大方。控制柜设有四个方向轮和四个固定调节机构,便于移动和固定。形状似长方体结构,造形美观大方。控制柜内安装各种机床的电气操作区面板、机床电气线路元器件布线区、机床转接模及网络化智能型通讯考核鉴定管理系统。
2、操作按钮及机床动作指示
装置实验柜铣床和车床的电气操作区面板安装在控制柜右侧面。钻床和磨床电气操作区面板安装在控制柜左侧面。两侧侧门可以敞开120°,分别与正面和背面平直可以在操作时方便观察继电接触控制区和电动机面板的动作。面板上安装有机床的所有主令电器及动作指示灯、机床的所有操作都在这块面板上进行,指示灯可以指示机床的相应动作。
3、机床电气线路元器件布线区
装置实验柜正面为车床和铣床的机床电气线路元器件布线区面板。背面是钻床和磨床的机床电气线路元器件布线区面板。面板上装有低压断路器、直插式保险丝、交流接触器、热继电器、控制变压器等元器件,这些元器件直接安装在面板表面,可以很直观的看它们的动作情况,且都有相应的测试点,方便接线及故障考核检测线路操作。
4、机床转接模块
控制柜最下部为机床转接模块。机床转接模块分别为各机床与半实物间的电缆连接单元。面板上有接线端子排及航空插头与半实物进行连接。
四、智能型四合一机床半实物
智能型四合一机床半实物仿真模型放置在工作桌上。智能型四合一机床半实物仿真模型是参照智能型四合一机床的尺寸按照一定比例缩小设计;半实物机床上所有电气元件电压等级与实际的机床完全相同;半实物机床的床身采用铸件;滚轴丝杠传动;手轮使用实际机床部件,贴近真实机床;机床活动导轨表面采用高频淬火工艺,经久耐用。

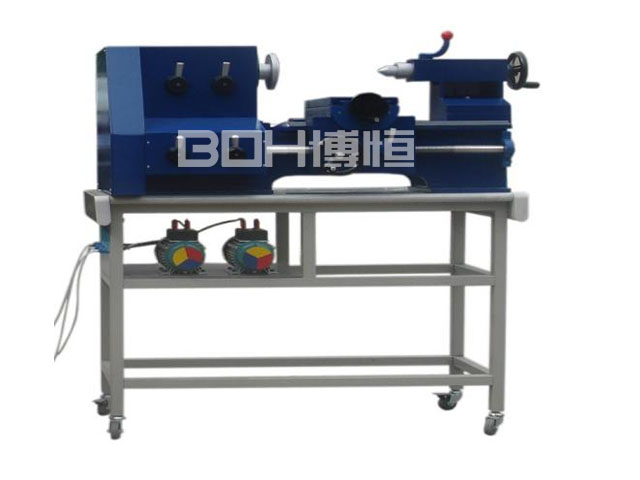

1、产品名称:半实物车床
(1)产品型号:CA6140
(2)半实物尺寸:
半实物模型工作桌尺寸:1280×780×750㎜(长宽高)
CA6140型车床床半实物尺寸:1200×400×500㎜(长宽高)
(3)CA6140型车床半实物参数:
工作台纵向移动行程:400㎜
工作台主轴电机转速:500r/min
2、产品名称:半实物铣床
(1)产品型号:X62W
(2)半实物尺寸:
半实物模型工作桌尺寸:1280×780×750㎜(长宽高)
X62W型铣床半实物尺寸:900×600×550㎜(长宽高)
(3)X62W型铣床半实物参数:
工作台纵向移动行程:130㎜
工作台垂直移动行程:150㎜
工作台横向移动行程:150㎜

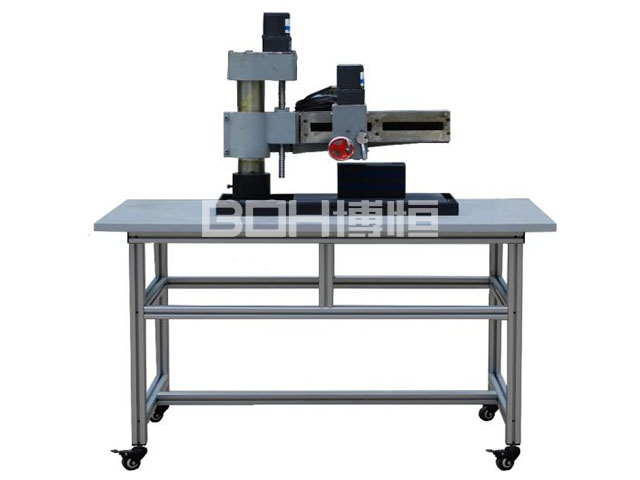

3、产品名称:半实物摇臂钻床
(1)产品型号:Z3050
(2)半实物尺寸:
半实物模型工作桌尺寸:1280×780×750㎜(长宽高)
Z3050摇臂钻床半实物尺寸:900×350×800㎜(长宽高)
(3)Z3050摇臂钻床半实物参数:
摇臂上升下降行程:160㎜
主轴箱移动行程:250mm

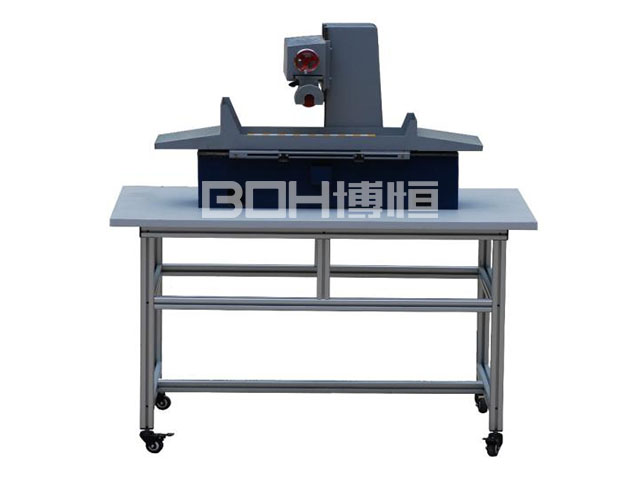

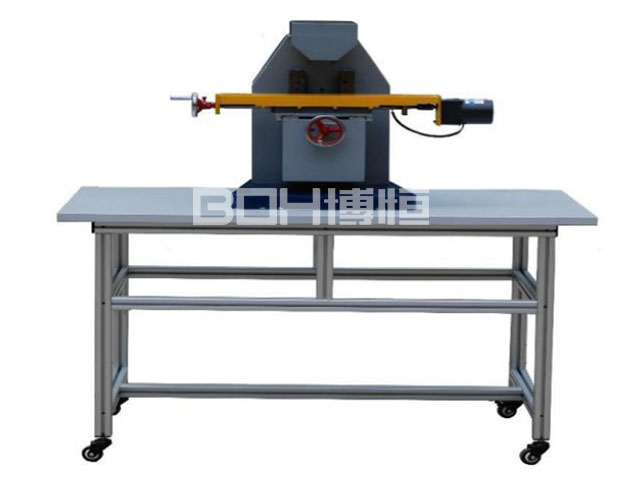

4、产品名称:半实物平面磨床
(1)产品型号:M7120
(2)半实物尺寸:
半实物模型工作桌尺寸:1280×780×750㎜(长宽高)
M7120平面磨床半实物尺寸:900×500×600mm(长宽高)
(3)M7120平面磨床半实物参数:
工作台移动行程:400㎜
砂轮架升降行程:100mm
磨头座伸缩行程:100mm
一、机床自动化电气控制柜概述:
机床自动化电气控制技能实训考核鉴定装置是能够实现多种传统机床电气控制线路的改造和维修。让学生通过实践训练,掌握机床控制的操作方法,可完成CA6140车床、Z3050摇臂钻床、X62W车床、M7120磨床、等多种机床改造任务,装置由多个实训模块组成,采用实际工业机床上应用的电器元件。此外它还提供了全方位真实的机床电气故障排除的技能训练,有效地提高了学生对机床设备的维修改造技能。本装置外形美观,操作方便,直观性强,教学更加形象生动,适合维修电工高级技能鉴定中有关机床改造电气部分的培训、考核。装置的特点
二、设备装置特点:
1、占地面积小,外形美观。
2、直观性强,通过操作可熟悉了解机床的电气线路。本装置电气部分的操作能实现机床各种运动控制。
3、实训柜内已装有实验实训所需的原件,且所有器件的测试都在外接端子上进行,从而避免了因长期在器件本身进行走线而导致其损坏。
4、电气控制线路的元器件都采用实际工业机床上应用的电器件,都装在面板上。
三、机床改造的意义
1、向高速化、高精度化、智能化方向发展。
2、简化控制线路及接线。
3、简化和减少设备维护及维修工作量。
4、使控制稳定可靠。
四、设备基本组成:
技能实训考核柜是一个可以实现四面操作的立式柜,外部观察用窗口是有机玻璃材料构成 ,在运行时,关上柜门,可以直观内部操作。控制柜壁为1.5mm冷轧钢板,结实牢固、美观大方。控制柜设有四个方向轮和四个固定调节机构,便于移动和固定。形状似长方体结构,造形美观大方。
1、控制柜侧门
控制柜侧门上装有机床电气操作按钮及动作指示区面板(亚克力面板),该面板上安装有机床的所有主令电器及动作指示灯、机床的所有操作都在这块面板上进行,指示灯可以指示机床的相应动作。
操作时,打开控制柜侧门,配合控制柜主体内的各个操作区操作,可边操作主令器件,边观察电动机模拟情况;进行机床改造时,机床电气操作按钮及动作指示区面板上的按钮及限位开关都与相应的输入点对应且外部接线已完成。只需对相应的限位开关进行定义就行。
2、控制柜主体
控制柜主体上安装各种机床电气元件操作区、机床电气线路元器件布线区面板、电动机模拟单元。
3、机床电气控制线路元器件布线区
控制柜下部为机床电气控制线路元器件布线区面板。面板上装有低压断路器、直插式保险丝、交流接触器、热继电器、控制变压器等元器件,这些元器件直接安装在面板表面,可以很直观的看它们的动作情况,且都有相应的测试点,方便接线及故障考核检测线路操作。
4、电动机模拟区
控制柜正面最下部为电动机模拟区。模拟区上面板带有四个电动机标志,分别为M1、M2、M3、M4。电动机与小圆盘同轴模拟实际机床各种动作部件的动作。接线时将电机电源线接到电动机模拟区的接线端子上,即可控制电动机动作。
控制柜反面最下部位电机转接端子面板。上面带有航空插头,供扩展连接半实物用。
设备配置明细表:
序号 |
名称 |
备注 |
1 |
智能型四合一机床电气技能实训考核鉴定装置 |
技能实训考核柜 四个机床操作按钮及机床指示区面板 四个机床电气线路元器件布线区 两个机床转接模块区 无线智能型机床实训考核鉴定管理系统 |
2 |
半实物仿真模型 (含工作桌) |
CA6140型车床半实物及系统接口 X62W型万能铣床半实物及系统接口 Z3050型摇臂钻床半实物及系统接口 M7120型平面磨床半实物及系统接口 |
五、实验常用工具配置
序号 |
名称 |
数量 |
备注 |
|
VC890+万用表 |
1 |
|
|
大小十字螺丝刀 |
2 |
|
|
大小一字螺丝刀 |
2 |
|
|
6寸尖嘴钳 |
1 |
|
|
8寸平口钳 |
1 |
|
|
兆欧表 |
1 |
|
|
电工刀 |
1 |
|
|
剥线钳 |
1 |
|
|
斜口钳 |
1 |
|
|
验电笔 |
1 |
|
|
45W电烙铁 |
1 |
|
|
手电钻 |
1 |
|
