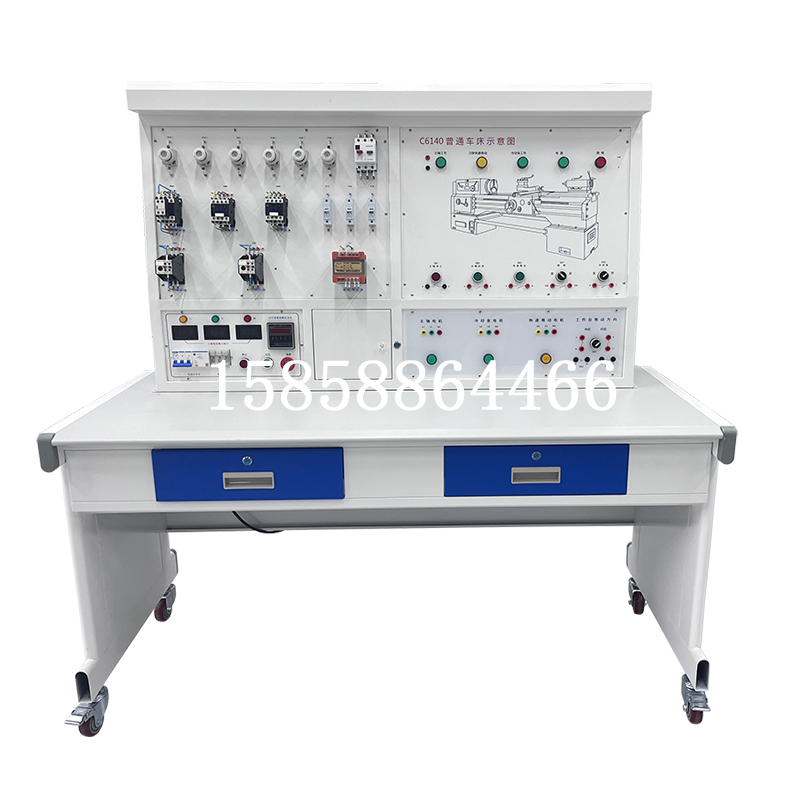

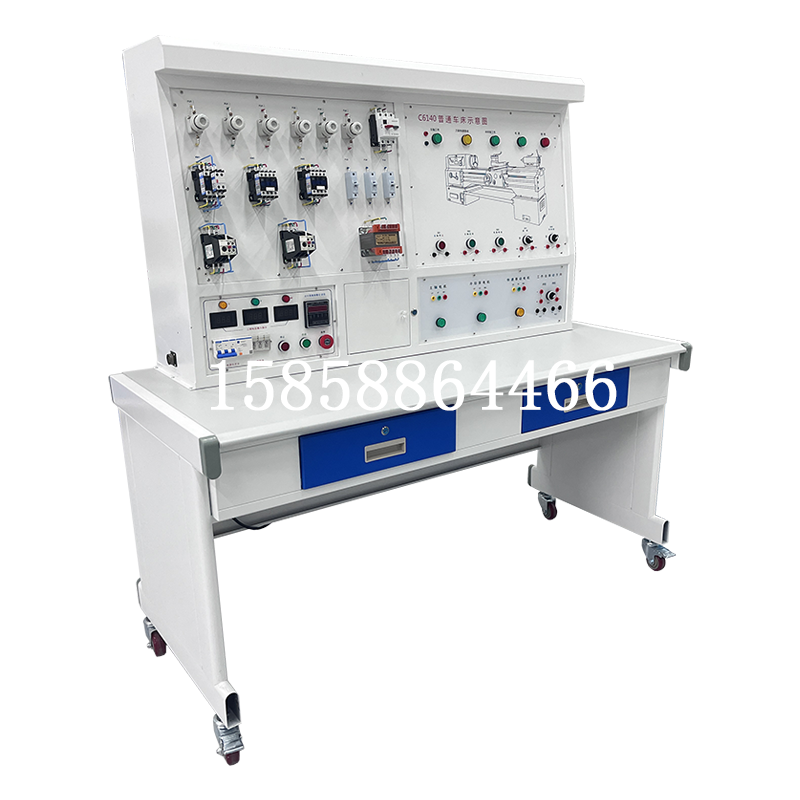

BH-CA6140车床智能培训考核鉴定设备

本机床电气技能培训考核实验装置,是为各大、中专院校、职业学校的电气、自动化及相关专业、社会电工培训、各县市维修电工鉴定所(站)等单位电气控制内容的教学、考核而研制的,可用于课堂演示、机床电气控制原理性操作及实验实习。装置人为隐蔽地设置了几十项电路故障,学生借助原理分析,全方位真实的机床电气故障排除训练,是进行技能培训考核的理想设备,教学效果显著。

一、实验装置的基本配置

1、交流电源(带有漏电保护措施):提供三相交流电源(380V)

2、人身安全保护体系:屏上装有电压型漏电保护装置,控制屏内或强电输出若有漏电现象,即切断电源,确保实验进程安全。

3、机床立体彩图:面板上印有每种机床的彩色立体外形图,可以很直观地看出各种机床的外形轮廓,机床形态逼真。

4、三相异步电动机:实验台装有3台三相鼠笼式异步式电动机,分别用作主轴电动机、进给电动机、冷却泵电机等。

5、故障开关箱:设有12个故障开关。

6、实验桌:实验桌为铁质双层亚光密纹喷塑结构,桌面密度板,结构坚固,形状似长方体结构,造型美观大方;设有两个大抽屉,用于放置工具及资料等。桌面用于安装电源控制屏并提供一个宽敞的工作台面。

二、实验项目及主要内容:

1、学生熟悉常用低压电器的结构和原理

2、在电气原理图模式下,学生借助原理分析,通过测量找出故障点在某条线路上。

3、提高学生的动手能力的技能操作水平。

4、通过对机床故障排除,完成机床常见故障的排除

5、可以设置故障点做为维修电工的技能考核台

三、技术性能:

1、输入电源:三相四线制380V交流电源。

2、结构:实验台为铁质钣金喷塑结构,坚固耐用。

3、工作环境:温度-100-+400C。

4、整机功耗:<2KW

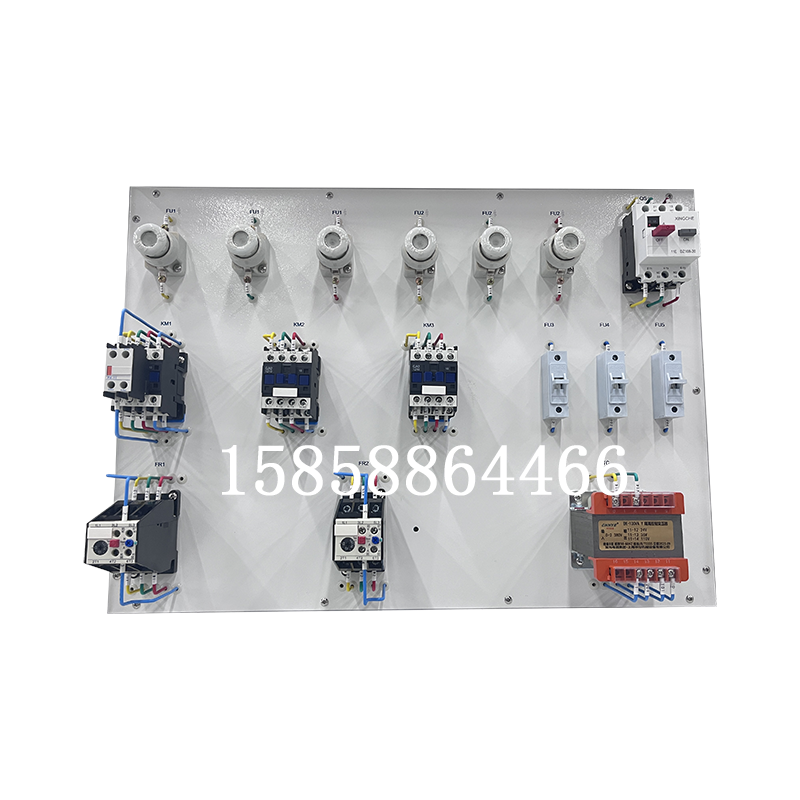

实验台电器配置清单:

代号

元件名称

件数

用途

M1

电动机

1

驱动主轴

M2

电动机

1

驱动冷却泵

M3

电动机

1

快速进给

QS1

开关

1

总开关

QS2

开关

1

照明开关

SA

开关

1

控制冷却泵电动机

FU1

熔断器

1

电源总保险

FU2

熔断器

1

控制电路保护

FU3

熔断器

1

信号灯短路保护

FU4

熔断器

1

照明短路保护

FR1

热继电器

1

M1过载保护

FR2

热继电器

1

M2过载保护

T

变压器

1

整流、回路、照明电源

KM1

接触器

1

主轴起动

KM2

接触器

1

控制冷却泵

KM3

接触器

1

控制刀架快速电动机

SB1

按钮

1

停止按钮

SB2

按钮

1

起动按钮

SB3

按钮

1

控制快速电动机起动

HL

信号灯

1

批示电源信号灯

EL

低压照明灯

1

低压照明



故障现象:

1)故障1开路,所有电机均缺一相。

2)故障2开路,主轴电机缺二相,不能运行。

3)故障3开路,冷却泵电机却二相,不能运行。

4)故障4开路,刀架快速移动电机却二相,不能运行。

5)故障5开路,所有控制回路失效。

6)故障6开路,所有控制回路失效。

7)故障7开路,所有控制回路失效。

8)故障8开路,所有控制回路失效。

9)故障9开路,主轴电机控制回路失效。

10)故障10开路,刀架与冷却泵控制回路均失效。

11)故障11开路,刀架控制回路均失效。

12)故障12开路,冷却泵控制回路均失效。
