工业机器人综合仿真视觉实训台

工业机器人综合实训台是模块化工业机器人实训工作站,台面各工作单元均为模块化结构设计,可灵活自由拆装。工作站覆盖了工业机器人应用技术、互联控制技术、传动技术、人机交互(HMI)技术、视觉检测技术、机械技术、传感与气动技术及多种工业现场总线通讯技术等多种技术应用。其中,互联控制、人机交互(HMI)技术载体标配国内外一线品牌,其保证了工业机器人综合实训台在系统教学过程的稳定性与可靠性。

品牌:博恒BHENLAB
制造商:浙江博恒教学设备有限公司
产地:浙江
定制:可定制(包含外观、参数、配置)
质保期:一年(非人为故意、暴力损坏)
价格:联系销售人员

标签:
货号:
BOH-RP01
分享

相关产品

智能产线实训装置是模块化组成自动装配的教学工作站。工作站覆盖了互联控制技术、传动技术、人机交互(HMI)技术、视觉检测技术、机械技术、传感与气动技术及多种工业现场总线通讯技术等多种技术应用。其中,互联控制、人机交互(HMI)技术载体标配国内外一线品牌,其保证了智能实训装置在系统教学过程的稳定性与可靠性。

品牌:博恒BHENLAB
制造商:浙江博恒教学设备有限公司
产地:浙江
定制:可定制(包含外观、参数、配置)
质保期:一年(非人为故意、暴力损坏)
价格:联系销售人员

在数字化转型的时代,掌握工业自动化核心技术已成为工程师必备的技能。我们的PLC实训设备正是为此而生,为培养下一代工业自动化专家提供坚实的基础。

品牌:博恒BHENLAB
制造商:浙江博恒教学设备有限公司
产地:浙江
定制:可定制(包含外观、参数、配置)
质保期:一年(非人为故意、暴力损坏)
价格:联系销售人员

本透明仿真教学电梯是为了配合大中专院校、技校、职业学校、劳动就业培训中心、电梯维修物业管理部门等有关电梯专业和工业自动化专业课程实验演示,使更多的人能够更好地了解电梯、使用电梯,培养出更多的电梯专业人才,适应电梯行业的发展需要,我公司经过深入探索研究,精心设计的。

品牌:博恒BHENLAB
制造商:浙江博恒教学设备有限公司
产地:浙江
定制:可定制(包含外观、参数、配置)
质保期:一年(非人为故意、暴力损坏)
价格:联系销售人员

BH-DGT型高性能电工电子电拖实验装置吸收了国内国外先进教学仪器的优点,充分考 虑了实验室的现状和未来的发展趋势,从性能上和结构上进行了创新,采用挂箱式结构,简洁明了,布局合理,使用方便灵活。实验仪表全数字化显示、精度高,对实验中所涉及的电 源、仪器仪表采取可靠保护,同时设置了可靠的人身安全保护体系,该实验装置性能优越, 是各大中专院校实验室建设的最佳选择。

品牌:博恒BHENLAB
制造商:浙江博恒教学设备有限公司
产地:浙江
定制:可定制(包含外观、参数、配置)
质保期:一年(非人为故意、暴力损坏)
价格:联系销售人员

装置结合当前我国工业电气自动化应用技术及器件技术的发展,充分考虑实用性、先进性。装置采用模块式结构,实训挂箱包含PLC主机挂组件、变频器组件、触摸屏组件、伺服控制组件、实物控制模型、模拟负载挂箱及丰富的验证演示装置。实训内容包括PLC的基础实训、PLC综合实训,变频器的认识、操作、参数设定及通讯实训,触摸屏的认识、操作、应用实训,伺服控制实训、网络接口扩展、数据采集、数据显示、键盘控制、定时器、接口实训等,实训项目丰富、综合性强、紧跟工业自动化发展潮流。

品牌:博恒BHENLAB
制造商:浙江博恒教学设备有限公司
产地:浙江
定制:可定制(包含外观、参数、配置)
质保期:一年(非人为故意、暴力损坏)
价格:联系销售人员




  办公地址:浙江省温州市永嘉县桥下镇新纵教玩具孵化园8栋3单元
  销售咨询:13732023530、15858864466、19975218786、13345876015
  技术咨询:15058335858
  联系电话:4008-269-589、0577-66961670
  公司邮箱:bh@boheng.com.cn

工业机器人综合实训台

一、实训装置介绍

工业机器人综合实训台是模块化工业机器人实训工作站,台面各工作单元均为模块化结构设计,可灵活自由拆装。工作站覆盖了工业机器人应用技术、互联控制技术、传动技术、人机交互(HMI)技术、视觉检测技术、机械技术、传感与气动技术及多种工业现场总线通讯技术等多种技术应用。其中,互联控制、人机交互(HMI)技术载体标配国内外一线品牌,其保证了工业机器人综合实训台在系统教学过程的稳定性与可靠性。

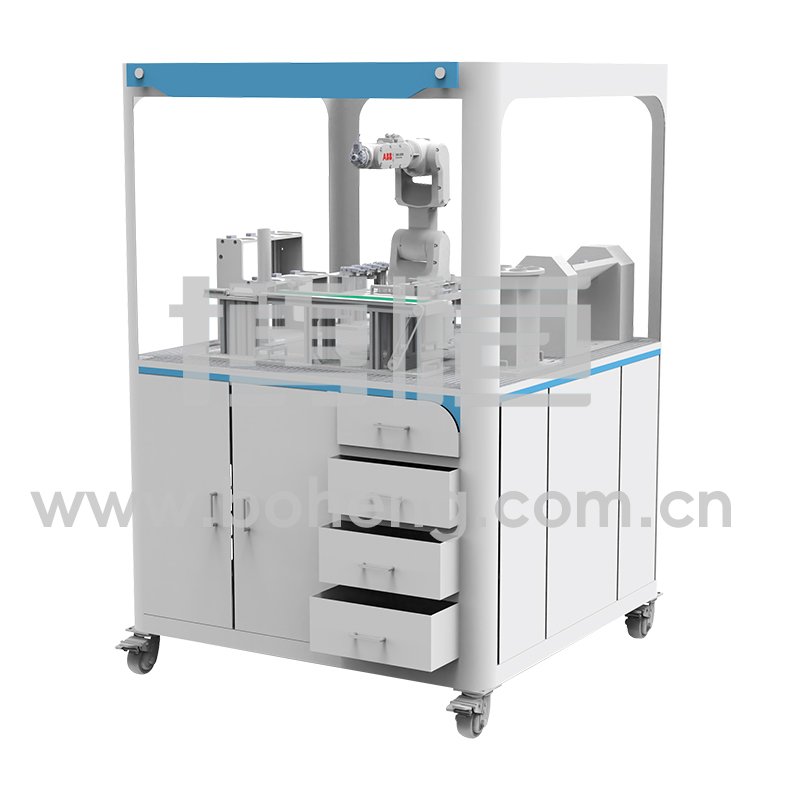

图1 工业机器人综合实训台正面侧视模型图

工业机器人综合实训台由多种类型工作单元组合而成,包含工业机器人控制单元、旋转供料单元、上下料控制单元、夹具快换单元、输送单元、视觉检测单元、物料中转单元、智能仓储单元、人机交互单元、信息写入/读取单元、绘图单元等多种实训单元。且该实训台既可某一方面功能控制进行针对性实训;亦可自行根据需求,选择多种工作单元搭建产线,进行综合实训。通过该实训台可培养学生智能控制工艺分析、工作站设计、工作站仿真与编程、工作安装与调试、智能工作站虚拟仿真、编程、设计等能力。

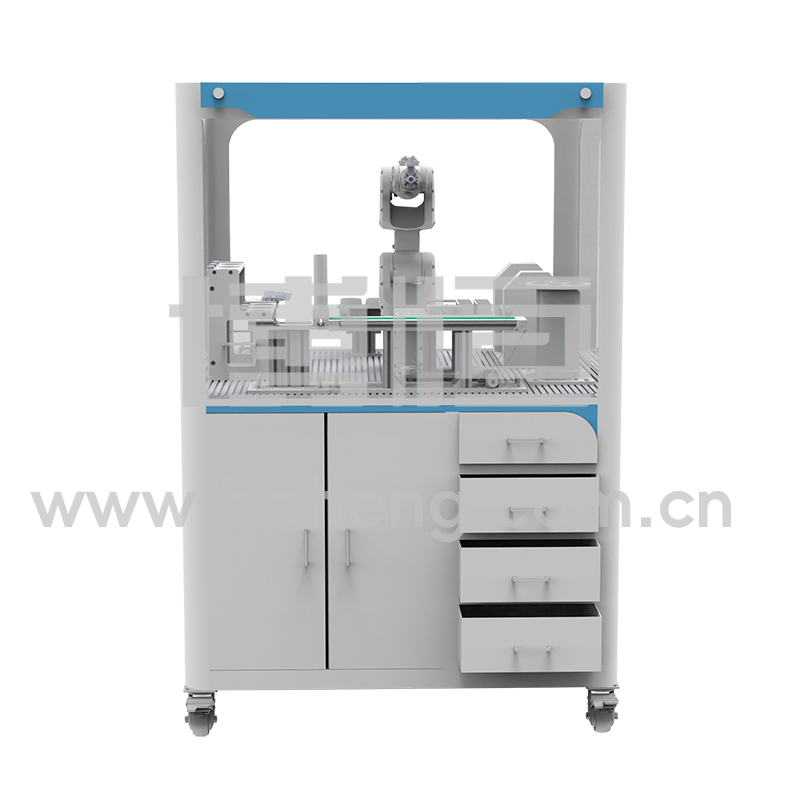

图2 工业机器人综合实训台分布图

技术参数:

1、输入电源:单相三线制~220V±10%  50Hz

2、温度:-5℃~+40℃,相对湿度<85%(25℃)

3、设备功率:<3.0 kw

4、外形尺寸:长×宽×高:1200mm×1200mm×1600mm

二、实训单元介绍

1、供料工作站



图3 井式供料单元

主要由固定底板、不锈钢拉手、支撑架、安装板、气缸、推杆、有机材质料筒等组成,整体采用铝合金材质。用于储存待装配物料,可通过PLC控制器对该模块进行控制,实现待装配物料的自动出库作业,该模块与输送单元配合使用。

工作流程: 系统复位→料仓检测到内有物料→系统启动 →PLC 发出指令→气缸顶出→将物料推送到“输送单元”上,完成物料出库动作。

2、输送单元



主要由固定底板、不锈钢拉手、支撑架、皮带、轴承、主动轮、从动轮、驱动电机(直流、交流、步进、伺服多种驱动方式可选)、旋转编码器、光电开关、导流板等组成。整体采用铝合金和不锈钢材质,用于井式供料出库模型的输送。可通过 PLC 控制器对该单元进行控制,实现物料的自动运输作业,该模块与井式供料单元、视觉检测单元配合使用。

3、视觉检测单元



由固定底板、光轴、连接块、相机安装板、光源安装板、相机、镜头、光源、线缆、视觉控制器(内置视觉系统软件)等组成。主要进行机器视觉分拣应用实训,可自动检测工件的位置、尺寸、外观瑕疵等信息,经过软件比对处理后,通过 TCP/IP 通讯协议把比对结果传递给控制器,工业机器人使用末端吸盘夹具将工件分拣定位抓取,自动进行工件分拣作业。该单元安装在输送线末端上方,与输送单元配合使用。

工作流程:皮带输送线运输物料至末端停止→视觉系统拍照(识别位置、颜色、形状) →将信息发送给控制器→机器人根据任务要求进行后续作业。

3、信息读写单元



图6 信息写入单元

信息读写单元采用RFID读写技术,使用高频读写器对物料底座预置的电子标签进行信息写入/读取,方便后续分类入库、信息录入等操作。

工作流程: 系统复位→手动将带有芯片的装配底座放置在读写器上→手动录入数据→完成后将装配底座放置在立库单元→机器人完成装配作业后→将成品装配搬运到读写器上→ 自动读取信息→根据读取到的信息,将工件放置到对应立库位置。

4、人机交互单元



图18 人机交互单元

人机交互单元配备工业触摸屏,可进行设备人机界面组态。在组态界面中,可实现设备的自动化控制、监测产线设备的工作/生产状态及参数、生产过程关键参数调整、设备故障报警等功能

为保证生产过程的安全,出厂触摸屏程序设置多级权限,普通用户仅可观看生产数据看板和启停操作,修改生产参数需通过身份认证登录权限用户账号,登录后才可对生产关键参数进行修改。

5、快换夹具单元



该设备所有末端工具都安装有快换装置-工具端,机器人法兰处安装有快换装置-机器人端。工具端和机器人端配合使用,可实现机器人末端工具的快速更换,大大提高了实训操作对象的兼容性。

6、工件对象



工件对象即为实训单元的工作对象,含装配套件(模拟电机装配)、码垛套件(矩形、方形)、搬运套件。组装套件共 6 套, 三种颜色设计, 每套包含3个部件, 用于模拟电机装配。

7、绘图单元



绘图模块分为平面绘图和曲面绘图两种, 主要由绘图固定支架、绘图板、不锈钢拉手、支撑杆等组成。平面绘图板上预留工件坐标系标定点,可参照此点对工业机器人工件坐标进行标定,该模块支持面轨迹描绘,同时通过手动操作,可实现多种不同角度的斜面轨迹描绘功能;曲面绘图板上采用弧形设计,可训练空间姿态示教练习。

将绘图纸打印出来,放置在绘图板上,用磁铁或夹子压紧,可以训练对机器人基本的点位示教、直线轨迹示教、曲线轨迹示教的掌握。

8、斜面搬运单元



斜面搬运操作模块主要搬运支架、搬运面板、搬运工件(三角形带数字)、不锈钢拉手等组成。搬运面板分为左右两块物料面板, 预留了10个方形和矩形放置位, 同时预留工件坐标系标定点,可参照此点对工业机器人工件坐标进行标定。

9、码垛单元



码垛模块主要由码垛支架、码垛面板、码垛工件(长形、方形)、不锈钢拉手等组成。面板预留10个长方形物料放置位和 10个正方形物料放置位, 2个码垛长方形放置位,同时预留工件坐标系标定点,可参照此点对工业机器人工件坐标进行标定。该模块可根据任务需求,完成多种模式的码垛,训练机器人相关指令编程应用。

10、控制单元



① 电源接口

② 存储卡插槽(上部保护盖下面)

③ 可拆卸用户接线连接器(保护盖下面)

④ 板载 I/O 的状态 LED

⑤ PROFINET 连接器(CPU 的底部)

控制器采用西门子 S7-1200 系列 PLC 控制器,具备数字量输入 14 点,数字 量输出 10 点, 模拟量输入 2 路, 模拟量输出 2 路, 标准的 PROFINET 以太网通讯 接口 2 个, 可实现与触摸屏、PC 等多种上位机, 进行通讯。还可使用附加模块通过 PROFIBUS、GPRS、RS485、RS232、IEC、DNP3 和 WDC 网络进行通信。

11、变位机装配单元



由气缸、固定底板、挡块、支撑杆、伺服驱动器、伺服电机、减速器、轴承、安装板和不锈钢把手等组成,用于装配底座模型定位与夹紧,工艺零部件应用的实训。采用蜗轮蜗杆减速器,配伺服驱动器和伺服电机,采用网络通讯控制,可用工业机器人/PLC驱动,该模块可与搬运模块配合使用。

工作流程: 系统复位(气缸缩回)→机器人拾取关节底座放置到装配模块上 →气缸顶出→机器人工具松开并退回到安全位置, 完成装配底座模型的定位夹紧操作,为后面其它模块装配做准备。

12、装配物料单元



电机装配模块主要由装配支架、装配面板、电机装配工件(端盖、转子、电机底座)、不锈钢拉手等组成。面板预留6个盖板工件放置位、6个转子工件放置位和6个电机底座放置位, 同时预留工件坐标系标定点,可参照此点对工业机器人工件坐标进行标定。

13、物料中转单元



物料中转单元主要由固定底板、支撑杆、安装板、废料盒组合而成,主要用于在装配过程中,指定颜色装配情况下,拾取到不需要的装配物料存放和踢废。





三、工作站整体展示

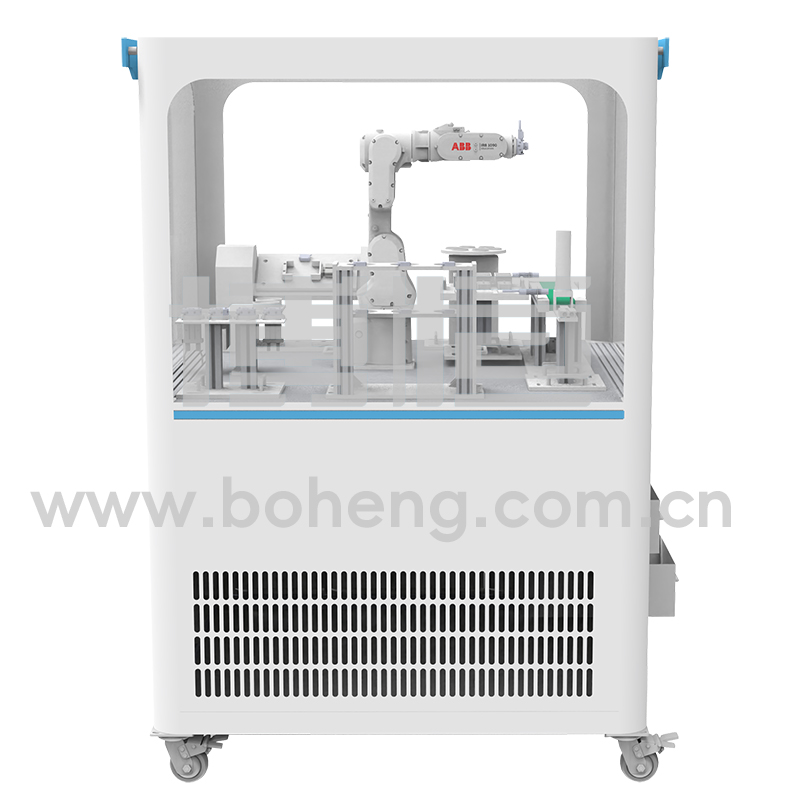

图19工作站左侧视图



图20工作站右侧视图



图21 工作站后侧视图



图22工作站正面视图





图23 工作站侧视图



四、工作站详细设备参数

设备名称

单元模块

部件

规格型号

数量

备注

控制单元

PLC可编程控制器



1



ABB机器人



1



供料工作站

固定底板



1



不锈钢拉手



2



支撑架



1



安装板



1



气缸



1



推杆



1



光纤传感器



1



有机材质料筒



1



输送单元

固定底板



1



不锈钢拉手



2



支撑架



4



皮带



1



轴承



1



主动轮



1



从动轮



1



驱动电机



1



旋转编码器



1



光电开关



2



导流板



1



视觉检测单元

固定底板



1



光轴



1



连接块



1



相机安装板



1



光源安装板



1



相机



1



镜头



1



光源



1



线缆



1



视觉控制器



1



信息读写单元

固定底板



1



支撑架



1



RFID读写器



1



人机交互单元

触摸屏安装座



1



触摸屏伸缩调节杆



1



西门子KTP700或KTP900



1



快换夹具单元

固定底板



1



不锈钢拉手



2



支撑架



2



快换装置



4



夹爪气缸



2



吸盘



1



夹持工具



1



工作对象

装配套件



1



码垛套件



1



搬运套件



1



组装套件



1



绘图单元

固定底板



1



不锈钢拉手



2



支撑架



2



平面绘图板



1



曲面绘图板



1



斜面搬运单元

固定底板



1



不锈钢拉手



2



支撑架



2



搬运面板



1



搬运工件



1



码垛单元

固定底板



1



不锈钢拉手



2



支撑架



2



码垛面板



1



码垛工件



1



变位器单元

固定底板



1



挡块



2



不锈钢拉手



2



支撑杆



2



伺服驱动器



1



伺服电机



1



减速器



1



轴承



1



安装板



1



装配物料单元

固定底板



1



不锈钢拉手



2



支撑架



2



装配面板



1



电机装配工件



1



物料中转单元

固定底板



1



不锈钢拉手



2



支撑架



2





废料盒



1
