BOH-DYKH1低压电工实训柜应急特种作业考证设备k21k22k23k24照明电机正反转
品牌：博恒BHENLAB
制造商：浙江博恒教学设备有限公司
产地：浙江
定制：可定制(包含外观、参数、配置)
质保期：一年（非人为故意、暴力损坏)
价格：联系销售人员
分类：
货号：
BOH-DYKH1
分享
相关产品
技术指标
1、实验电路工作电源：+5V/2A一组、±12V/0.7A一组、1.5～9V(或任意值）可调一组，每路设置保险丝一个，每路均带有短路保护和反向保护电路，其中+5V电源有过压保护、欠压保护和短路报警和自动关断功能，确保实验电路元件和人身安全。
2、常用信号源
1）提供二组正负单脉冲发生电路，带电平指示。
2）1HZ～1KHZ连续可调时钟电路。
3）1HZ～1MHZ固定脉冲分7路输出，其中1HZ带指示灯显示。
4）12路开关量输入显示电路，输入端带保护功能。
5）12路开关量输出电路，输出端自带显示电路，直观显示开关量的输出状态，同时输出端带保护功能。
6）6位七段LED共阳数码显示器，自带BCD码译码电路；2位独立数码管，可装共阳或共阴数码管。
7）2组BCD码拨盘开关输出电路，输出端带保护功能。
8）由555时基电路组成的音响输出控制电路，并带有蜂鸣器和喇叭输出设备。
3、测试小工具
1）提供三状态数字逻辑测试电路，并有声光提示。2) 提供0~20直流电压测量表1个（可选配）。
3）提供0~50MHZ频率计1个（可选配）。
4、实验电路区： 独立电路板设计，和实验信号源完全隔离，防止实验电路区接线时的误操作损坏主机箱。实验电路区配置如下：
1）配置开放式实验区，含圆孔2只IC8，锁紧或圆孔12只IC14、6只IC16或4只(可以再扩展3只）、1只IC20、1只IC40锁紧插座（兼容IC28/IC24/IC18等)。
2）提供8Ω喇叭、蜂鸣器和1×2开关各1个、电位器3个(可选配）。
3）设计有导线测试座一组。
4）还设有多个高可靠锁紧式防转叠插座(与集成块插座、镀银长紫铜管及固定器件等已内部连好)作为实验连接点、测试点，实验接线时，只要拿锁紧插头线相互连接即可。
5）2个扩展模块电路接入区：尺寸各为155×100mm，可选配固定线路实验模块。学生可以进行创新性练习，以提高学生的思维能力和动手能力。
技术指标
1、工作电源
1）输入：AC220V±10%,50HZ。
2）输出：(1)ACV 0V、14V、16V、18V和带中心抽头双路7.5V低压交流电源(AC50Hz)。
有短路保护功能。
(2)DCV ±1.5V～±15V连续可调，有短路保护自动恢复功能。
(3)DCV ±12V/0.5A， 5V/0.5A，有短路保护自动恢复功能。
3）完善的电源保护电路：过流保护、过压保护、接反保护。
2、信号源
1）直流信号源：双路-5V～+5V, -0.5V～+0.5V连续可调。
2）函数发生器
输出波形：方波、三角波、正弦波
幅值：正弦波：0～10V（10V为峰—峰值，且正负对称）
三角波：0～20V（20V为峰—峰值，且正负对称）
方波：0～20V（20V为峰—峰值，且正负对称）
频率范围：分四档10HZ～100HZ、100HZ～1KHZ、1KHZ～10KHZ、10KHZ～100KHZ。
3、单级放大电路
4、二级放大电路
5、射极跟随器电路
6、差动放大电路
7、负反馈放大电路
8、半波、全波、桥式整流和滤波电路
9、并联稳压电路
10、集成功率放大电路
11、互补对称功率放大电路
13、2组运算放大器电路
14、分立元件区：设计有1个8Ω扬声器、1个桥堆、1个单结晶体管BT33、1个470uF和0.1uF电容、4个5.1V稳压管、1个三极管接插做、1个集成稳压管接插座、1个1W/51电阻、1个51K电阻,另有二极管、电容、电阻、三极管等分立元件接入区，用镀银长紫铜管做插孔，可以满足大小不同的管脚的接插。
15、指针式直流毫安表1只，量程为1mA，内阻为100Ω。
16、实验板采用2mm厚印制线路板制成。
17、采用高可靠自锁紧防转叠插座作为实验连接点。
18、可以根据需要，另行开发其它实验电路。
19、机箱：坚固型铝合金框架，厚实的 ABS 塑料包角，参考外形尺寸 480×360×120mm。
BOH-MNDL型模拟电路实验箱将所有实验模块分类集中分布于线路板上，由锁紧式插孔将引线引出，学生可按照各实验项目自已动手搭建电路，有 利于培养学生的思维能力及动手能力，也增强了该实验箱的适用性。
品牌：博恒BHENLAB
制造商：浙江博恒教学设备有限公司
产地：浙江
定制：可定制(包含外观、参数、配置)
质保期：一年（非人为故意、暴力损坏)
价格：联系销售人员
本装置是根据劳动和社会保障部颁发的维修电工初、中级考核培训技能内容所要求的电气控制线路和实用电子线路而研发的实训装置，通过本实训装置的实训操作，能快速掌握该课程的实用技术与操作技能。具有针对性、实用性、科学性和先进性，该装置不仅可供学生实训操作，也是各劳动职业技能鉴定部门、大中专院校、职校、技校初级、中级维修电工技能考核的理想设备。
品牌：博恒BHENLAB
制造商：浙江博恒教学设备有限公司
产地：浙江
定制：可定制(包含外观、参数、配置)
质保期：一年（非人为故意、暴力损坏)
价格：联系销售人员
品牌：博恒BHENLAB
制造商：浙江博恒教学设备有限公司
产地：浙江
定制：可定制(包含外观、参数、配置)
质保期：一年（非人为故意、暴力损坏)
价格：联系销售人员
办公地址：浙江省温州市永嘉县桥下镇新纵教玩具孵化园8栋3单元
销售咨询：13732023530、15858864466、19975218786、13345876015
技术咨询：15058335858
联系电话：4008-269-589、0577-66961670
公司邮箱：bh@boheng.com.cn

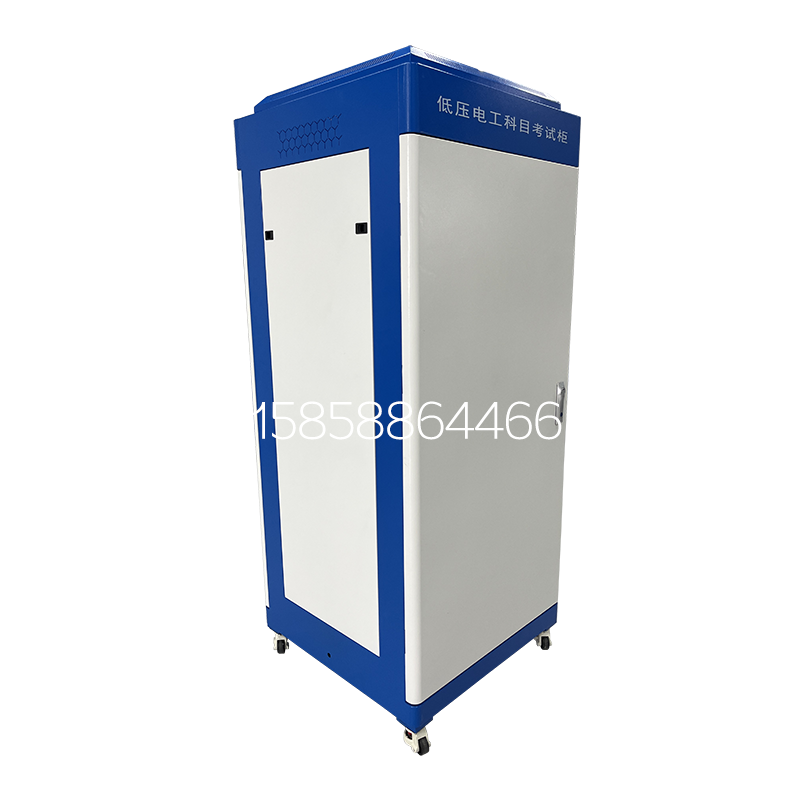

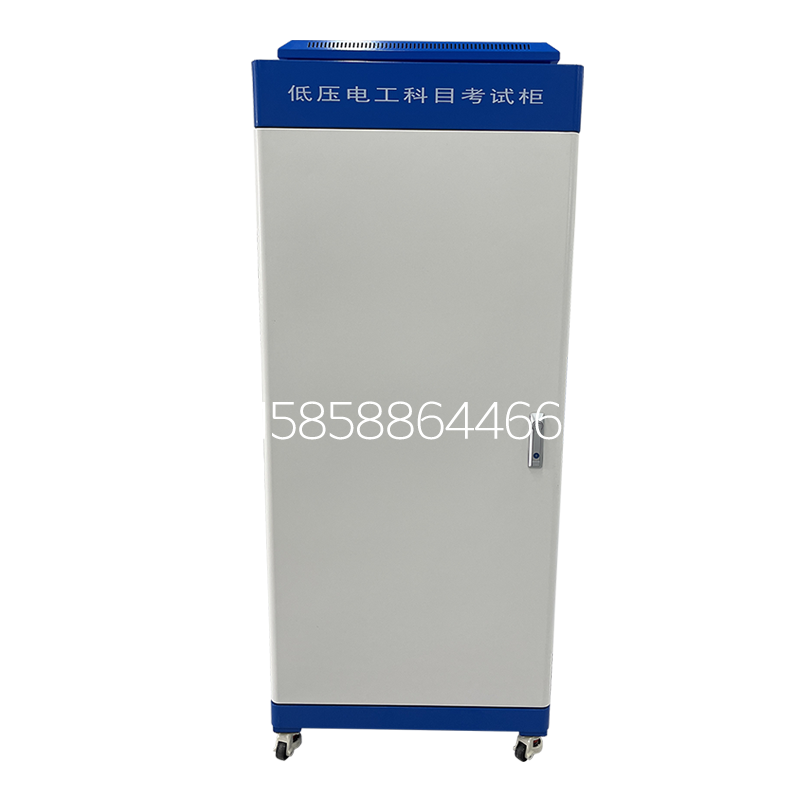

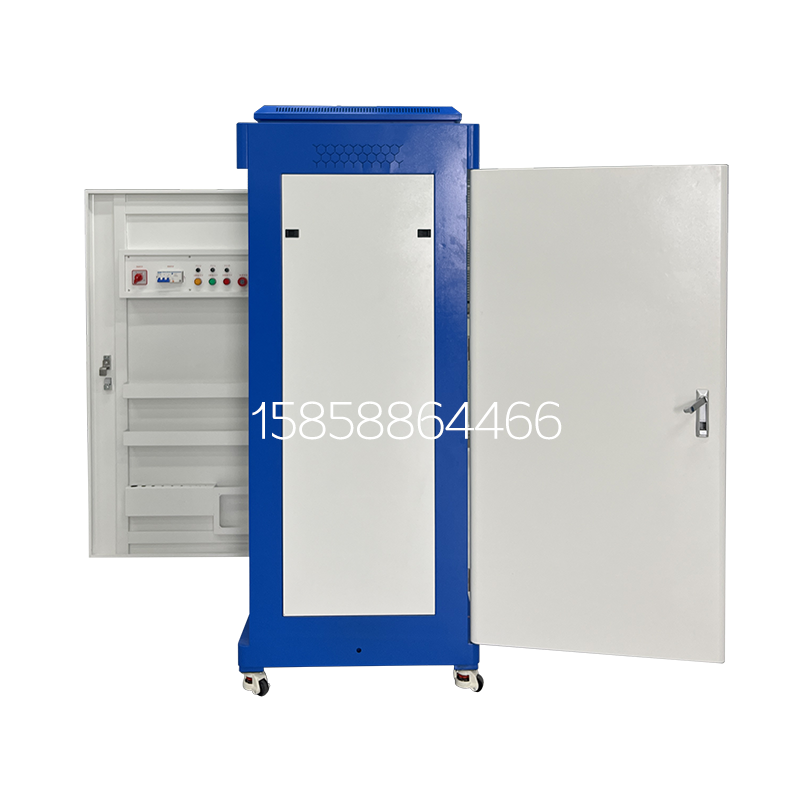

BOH-DYKH1低压电工实操考试柜
- 用途
应急部（中华人民共和国应急管理部）对于低压电工实训设备的要求遵循《低压电工作业安全技术实际操作考试点设备配备标准》等相关规定。实训设备主要用于培训和考核低压电工的实际操作技能，确保其能够在各种低压电气系统中安全有效地工作，提升特种作业人员的安全技术水平和实际操作能力，减少生产安全事故，确保作业安全。
二、特点
1.目的性强：专用于低压电工科目二项目的培训与考核
2.整套性强：由柜体与挂板共同组成，用于低压电气考核的电气元器件全部集成在柜体内，所选元器件均配套，量程合适。
3.直观性强：实验器件分为4块，从K21到K24，元器件的名称，标识均UV在面板上，能直观认知元器件。
三、技术指标说明
1.外形尺寸：1950*800*800（mm）柜体
2.工作电源：交流三相四线380±5% 50HZ
3.输入功率：1.0KW
4.环境相对温度：-5～40℃
5.人身安全保护功能：电流型漏电保护、电压型漏电保护和防触电实验导线。
6.交流数字电压表：最新专业MCU制作；精度0.5级，测量范围：0－450V。
7.交流数字电流表：最新专业MCU制作；精度0.5级，测量范围：0－5A。
8.实验考核板
（1）科目二（K21）
能完成电动机单向连续运转接线(带点动控制)实验。主回路采用AC380V，控制回路AC220V
- 科目二（K22）
能完成三相异步电动机正反转运行的接线及安全操作实验。主回路采用AC380V，控制回路AC220V
- 科目三（K23）
能完成单相电能表带照明灯的安装及接线实验。AC220V
（4）科目四（K24）
能完成带熔断器(断路器)、仪表、电流互感器的电动机运行控制电路接线实验。主回路采用AC380V，控制回路AC220V
- 实验连接线：采用多股铜芯外包丁晴聚氯己烯绝缘层，具有柔软、耐压高，强度大、防硬化、韧性好等优点。
- 实验器材配置
- 实训柜体

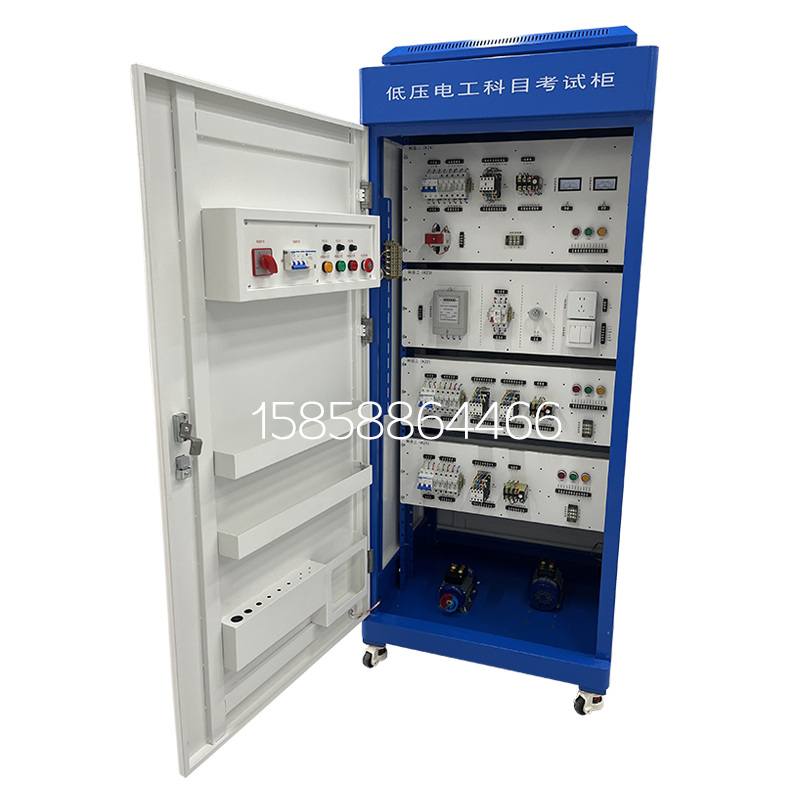

- 电源控制面板（做在柜门内侧）：包含一个转换开关、3相低压断路器、保险丝、电源指示灯、急停按钮。
- 三相异步交流电动机 额定电压：AC380V；
额定功率：180W；额定转速：1400n/min；额定电流：0.4A
BOH-DYKH1低压电工科目考试柜物料清单
|
序号 |
名称 |
说明 |
数量 |
|
1 |
实验柜体 |
|
1 |
|
2 |
K21实训部件 |
空气开关、交流接触器、熔断器、热继电器、按钮 |
1 |
|
3 |
K22实训部件 |
空气开关、交流接触器、熔断器、热继电器、按钮 |
1 |
|
4 |
K23实训部件 |
单项电能表、漏电保护器、熔断器、照明灯、五孔插座、双控开关 |
1 |
|
5 |
K24实训部件 |
空气开关、交流接触器、熔断器、热继电器、交流电流表、交流电压表、电流互感器、按钮 |
1 |
|
6 |
转换开关 |
|
1 |
|
7 |
电源指示灯 |
|
3 |
|
8 |
急停按钮 |
|
1 |
|
9 |
断路器带漏保 |
|
1 |
|
10 |
保险丝 |
|
3 |
|
11 |
三相380V电机 |
|
1 |
|
12 |
实训导线 |
|
1 |
|
13 |
插头 |
|
1 |
